Немецкий производитель HARTING дополнил линейку разъемов Han—Com компактными коннекторами, где в одной вставке расположено 32 силовых и 55 сигнальных цепей.
Немецкий производитель HARTING дополнил линейку разъемов Han—Com компактными коннекторами, где в одной вставке расположено 32 силовых и 55 сигнальных цепей.

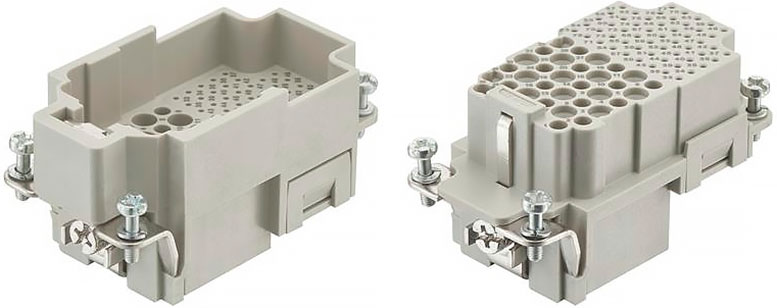

Разъемы Han K32/55 выпускаются в обычной кабельной вставке на 10В, которые являются фирменной номенклатурой изготовителя с наибольшими внешними размерами в поперечном разрезе. В них предусмотрены 88 контактов, в том числе 32 используются для цепей питания, 55 для обозначения сигнальных цепей и 1 заземляющий контакт.
Технические параметры разъемов
В разъеме Han K32/55 удачно сочетаются два модуля D и D-sub, имеющие в едином корпусе обжимные кабели. В зависимости от потребностей заказчиков и условий эксплуатации предлагается изготовление контактов с напылением из золота или серебра. Благодаря тщательно продуманному местонахождению и количеству выемок под контакты минимизированы риски некорректного подсоединения разъема. Исходя из целевого назначения и сферы использования разъем устанавливается в подходящих кожухах из металла, включая типы Han B, Han M, Han EMC, Han HPR и Han-INOX.
Ключевые технические свойства разъемов Han K32/55:
- 32 силовых контакта + заземление;
- 55 дополнительных контактов;
- электрические характеристики по IEC 61984;
- номинальное напряжение 250В;
- стандартный ток 10А;
- импульсное напряжение 4кВ;
- уровень загрязнения 2;
- температурный режим от -40 до +125 градусов;
- степень пожаробезопасности V-0;
- разъем рассчитан на 500 циклов соединения и разъединения;
- контакты изготовлены из сплава меди, вставка из поликарбоната.
На нашем сайте в каталоге вы найдете данные разъемы в ассортименте, а также другие коннекторы и комплектующие от известных мировых изготовителей на странице.
Для заказа свяжитесь с менеджерами, которые проконсультируют по товарам и помогут сделать оптимальный выбор в зависимости от целевого назначения и сферы использования.
