Промышленное оборудование требует надёжных соединений не только для подачи питания, но и для передачи сигналов и данных. При этом разъёмы должны соответствовать условиям эксплуатации: выдерживать воздействие влаги, пыли и механических нагрузок, обеспечивать удобное подключение и обслуживание.

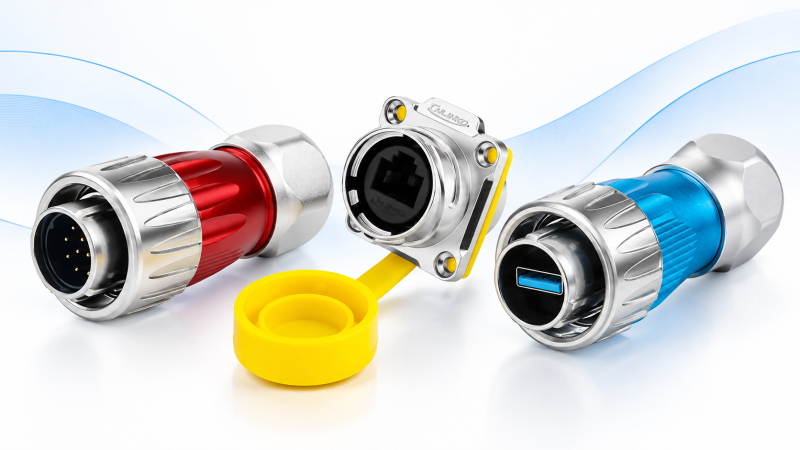

CNLINKO DH-24 — серия герметичных промышленных разъёмов типоразмера M24, объединяющая исполнения для питания, сигнальных цепей и передачи данных через RJ45 и USB. Металлические корпуса, защищённая конструкция и различные варианты подключения позволяют использовать компоненты серии в промышленном оборудовании.
Особенности металлических разъёмов CNLINKO DH-24
Серия DH-24 ориентирована на оборудование, где требуется защищённое разъёмное подключение. В зависимости от исполнения она позволяет решать задачи подключения силовых и сигнальных цепей, а также интерфейсов передачи данных.
Металлический корпус
В металлических исполнениях DH-24 применяются корпуса из сплавов алюминия и цинка. Такая конструкция обеспечивает механическую прочность и устойчивость к внешним воздействиям.
Защита от пыли и влаги
Для ряда моделей серии заявлены степени защиты IP68 и IPX9K. Они позволяют применять соответствующие разъёмы в условиях повышенных требований к герметичности при соблюдении условий монтажа и эксплуатации.
Фиксация соединения
Конструкция отдельных исполнений предусматривает поворотный механизм фиксации, обеспечивающий соединение ответных частей и удобство подключения при обслуживании оборудования.
Различные типы контактов
В серии представлены многоконтактные силовые и сигнальные исполнения, а также разъёмы с интерфейсами RJ45 и USB. Это позволяет подбирать компоненты под конкретные задачи оборудования.
Характеристики корпуса, механизма фиксации и степени защиты необходимо уточнять для выбранного артикула.
DH-24 для питания и сигнальных цепей
Многоконтактные исполнения DH-24 используются для организации разъёмных электрических соединений в промышленном оборудовании.

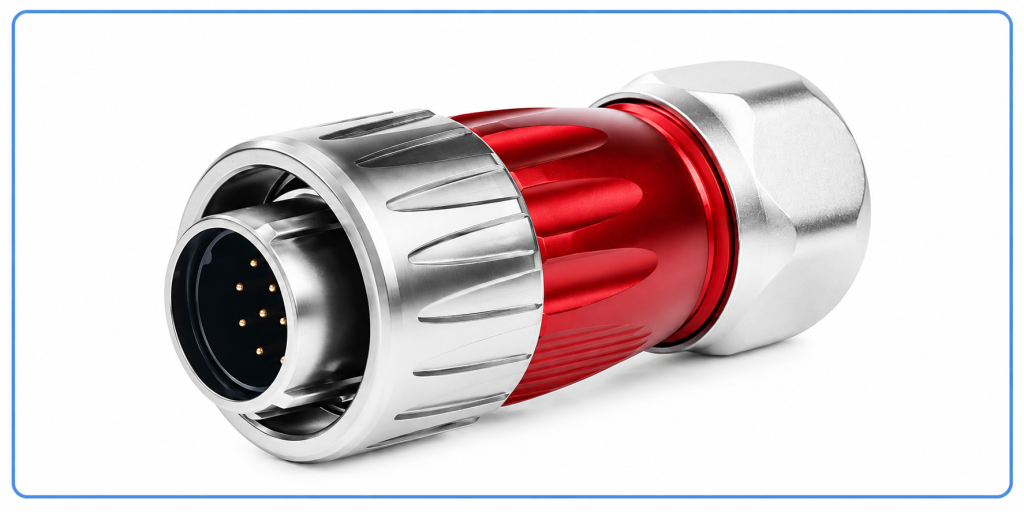

В зависимости от модели различаются количество контактов, допустимый ток и напряжение. Например, металлическая кабельная вилка DH-24-C12PE-03-001A рассчитана на 12 контактов, номинальный ток 10 А и напряжение 500 В AC.
Для этой модели также заявлена степень защиты IP68/IPX9K.
Подобные исполнения подходят для задач, где необходимо объединить несколько электрических цепей в одном разъёмном соединении. При выборе важно учитывать схему подключения, электрические нагрузки и совместимость ответных частей.
DH-24 RJ45: защищённое Ethernet-подключение
Для подключения сетевого оборудования в серии DH-24 предусмотрены исполнения с интерфейсом RJ45.
Они могут использоваться для организации Ethernet-соединений в системах промышленной автоматизации, управления и передачи данных, где требуется защита области подключения от внешней среды.

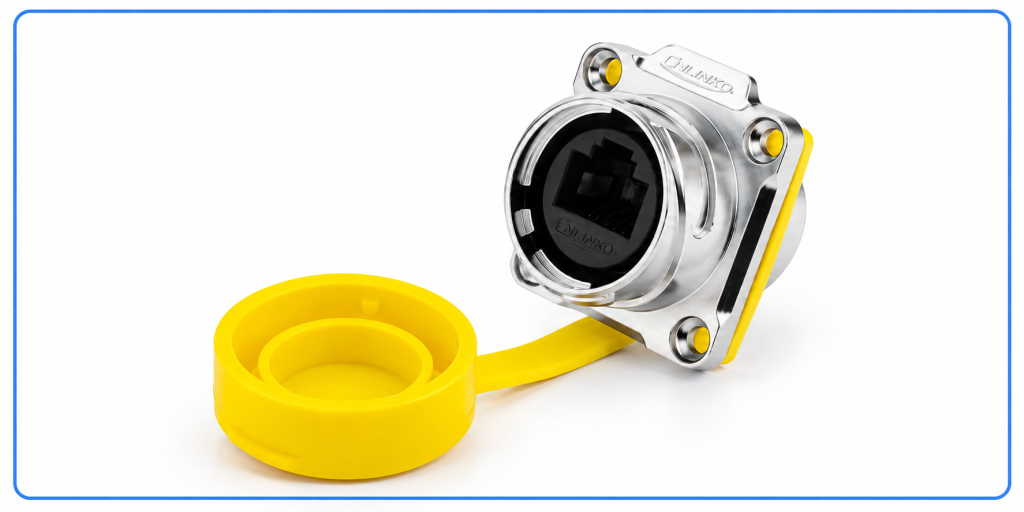

В качестве примера рассмотрим панельную розетку DH-24-J/RJ45/213/SX-43-409 .
8 контактов — интерфейс RJ45.
Cat.3–Cat.6 — поддерживаемые категории Ethernet.
IP68/IPX9K — заявленная степень защиты.
−40…+85 °C — рабочая температура.
Панельное исполнение позволяет организовать защищённый сетевой порт на корпусе оборудования. Для создания полноценного соединения необходимо подобрать совместимую ответную часть.
DH-24 USB: защищённая передача данных
USB-подключения применяются в промышленном оборудовании для обмена данными, подключения периферийных устройств и сервисного обслуживания.
В серии DH-24 представлены исполнения с интерфейсами USB 2.0 и USB 3.0, предназначенные для организации защищённых разъёмных соединений.

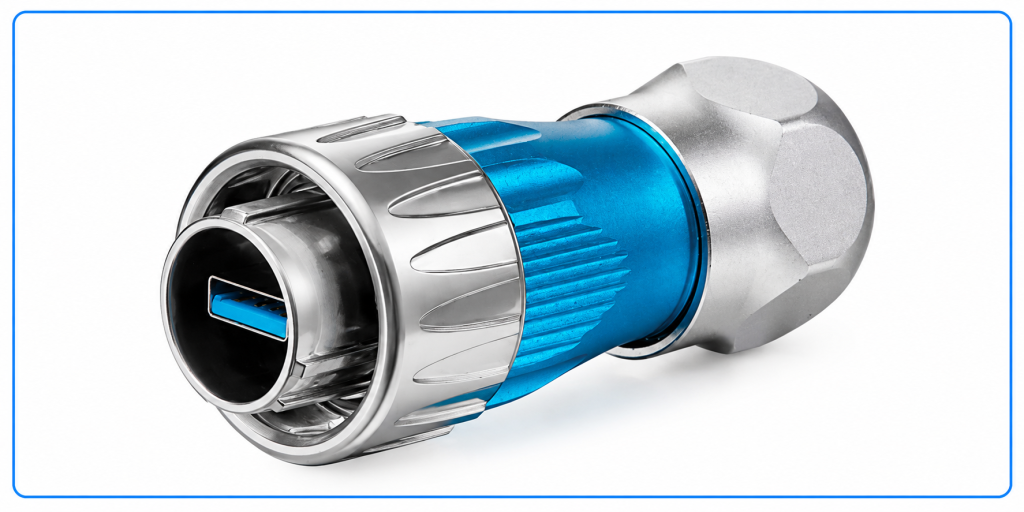

Например, модель DH24-USB3-MPMP-1M-001 относится к USB-исполнениям серии. Для соответствующего варианта USB 3.0 заявлена скорость передачи данных до 5 Гбит/с.
IP68/IPX9K — заявленная степень защиты.
−40…+85 °C — рабочая температура.
5–7 мм — наружный диаметр кабеля.
При подборе USB-разъёма необходимо учитывать версию интерфейса, конструкцию кабеля, способ монтажа и совместимость компонентов.
Как подобрать разъём CNLINKO DH-24
Несмотря на общий типоразмер M24, исполнения DH-24 различаются электрическими и конструктивными характеристиками.
При подборе рекомендуем учитывать пять параметров:
1. Назначение подключения
Питание, сигнальные цепи, Ethernet или USB.
2. Электрические характеристики
Номинальный ток, напряжение и количество контактов для соответствующего исполнения.
3. Способ монтажа
Кабельная вилка, панельная розетка или другой конструктивный вариант.
4. Параметры кабеля
Наружный диаметр, конструкция и способ подключения проводников.
5. Условия эксплуатации
Требуемая степень защиты, температура и механические воздействия.
Отдельное внимание необходимо уделить совместимости ответных частей. Одинаковый типоразмер корпуса не означает, что любые два разъёма DH-24 можно соединить между собой.
