Расшифровка:

М - монтажный

Г - гибкий

Ш - шелковые полиэфирные нити

В - изоляция из поливинилхлоридного пластиката (ПВХ)

Область применения: Кабель для внутри приборного и межприборного монтажа, соединений электронной и электрической аппаратуры. Хорошо подходит для подвижного и фиксированного монтажа.

Жила: скрученные медные проволоки, луженые оловянно-свинцовым припоем, номинальное содержание олова от 40%

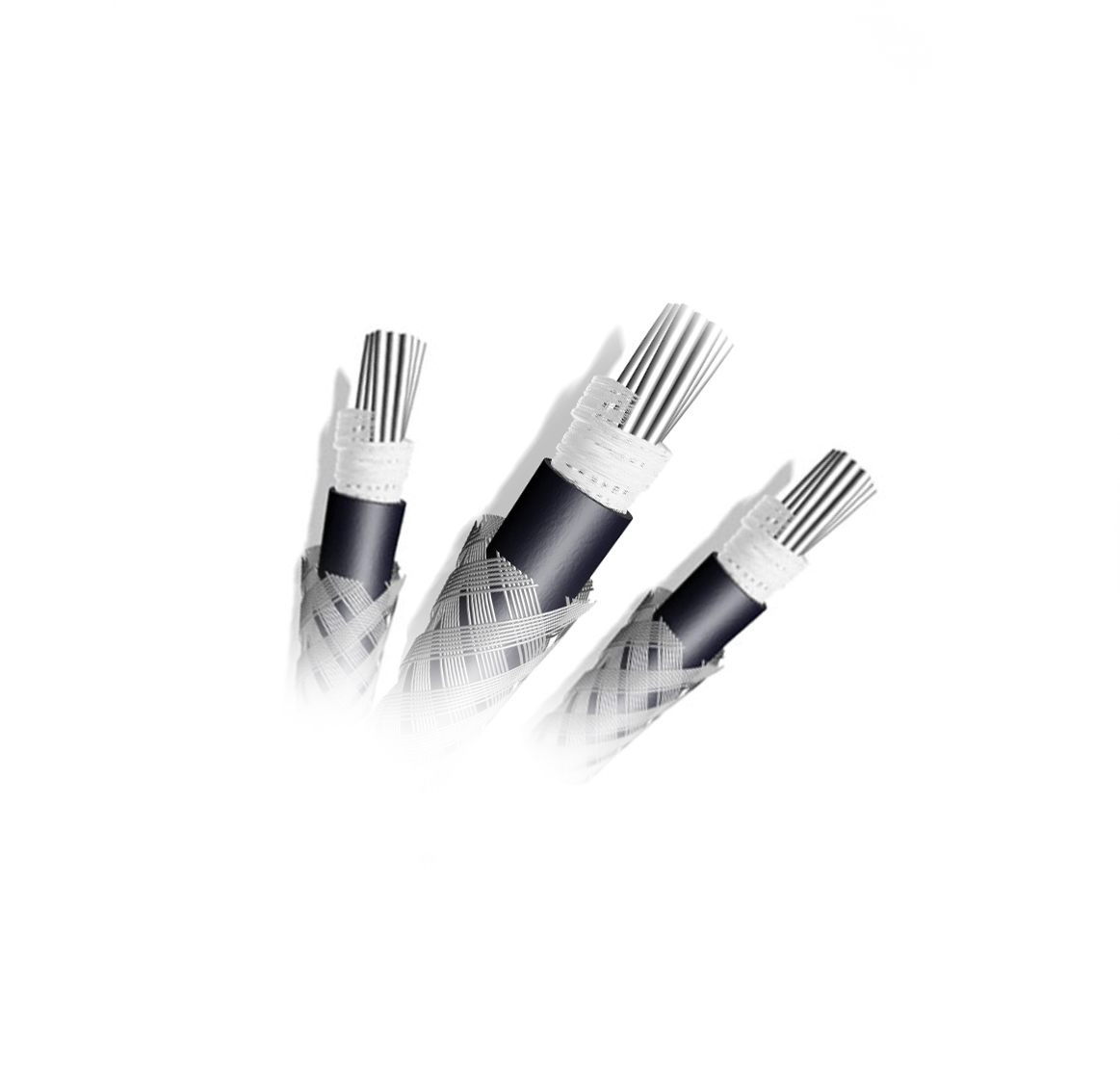

МГШВ состоит из электропроводящей жилы, скрученной из медных луженых тонких проволок.

Изоляция:  полиэфирные нити в два слоя, взаимно-противоположные направления

Оболочка: ПВХ-пластикат

Температурный режим: от -50°С до +70°С

Испытательное напряжение: при 50 Гц напряжение для сечения 0,12-0,14 мм² - 800 В, для сечения 0,2-1,50 мм² - 2000 В

Напряжение: до 380 В для ТПЖ 0,12 кв. мм и 1000В для больших сечений, постоянного или переменного тока частотой до 10 кГц, а 500 и 1500 В постоянного тока соответственно.

Технические характеристики:

  • Сечение жилы: от 0,12 до 1,5 мм2

  • Наружный диаметр жилы: от 1,3 до 3 мм

  • Масса провода: от 2,3 до 19,8 кг/км

  • Строительная длина провода: от 50 м

  • Наработка: не менее 10 000 часов

  • Рабочее напряжение провода: от 380 В до 1000 В, при частоте до 10 кГц

  • Постоянное напряжение: от 500 В до 1500 В

  • Срок службы: от 15 лет

Особенности провода МГШВ:

  • Устойчивость к ударным и вибрационным линейным нагрузкам

  • Импульсное напряжение до 700в

  • Рабочее переменное напряжение частотой 10 кГц -1000В

  • Рабочее постоянное напряжение -1000В

  • Монтажный провод МГШВ может использоваться как на суше, так и в море, провод устойчив к воздействию во всех климатических районах, кроме холодных температур

  • Диапазон рабочих температур – от -50 до +70.

  • Провод МГШВ не распространяет горение при одиночной прокладке, есть сертификат пожарной безопасности

ГОСТ (ТУ / VDE) кабеля МГШВ:

ТУ 16-505.437-82 (Камкабель; Уралкабель; Подольсккабель; Камкабель; ХКА)
