Расшифровка:

П - Провод

В - Высокой гибкости

А - Автотракторный

М - Медная токопроводящая жила (малогабаритная)

Область применения:

Одножильные кабели низкого соединения с тонкостенной ПВХ изоляцией предназначены для гибкого соединения автотракторного электрооборудования и приборов.

Максимальный наружный диаметр провода (мм):

  • ПВАМ 0,35 мм² - 1,4 мм

  • ПВАМ 0,50 мм² - 1,6 мм

  • ПВАМ 0,75 мм² - 1,9 мм

  • ПВАМ 1,0 мм² - 2,1 мм

  • ПВАМ 1,50 мм²- 2,4 мм

  • ПВАМ 2,50 мм² - 3,0 мм

  • ПВАМ 4,0 мм² - 3,7 мм

  • ПВАМ 6,0 мм²- 4,3 мм

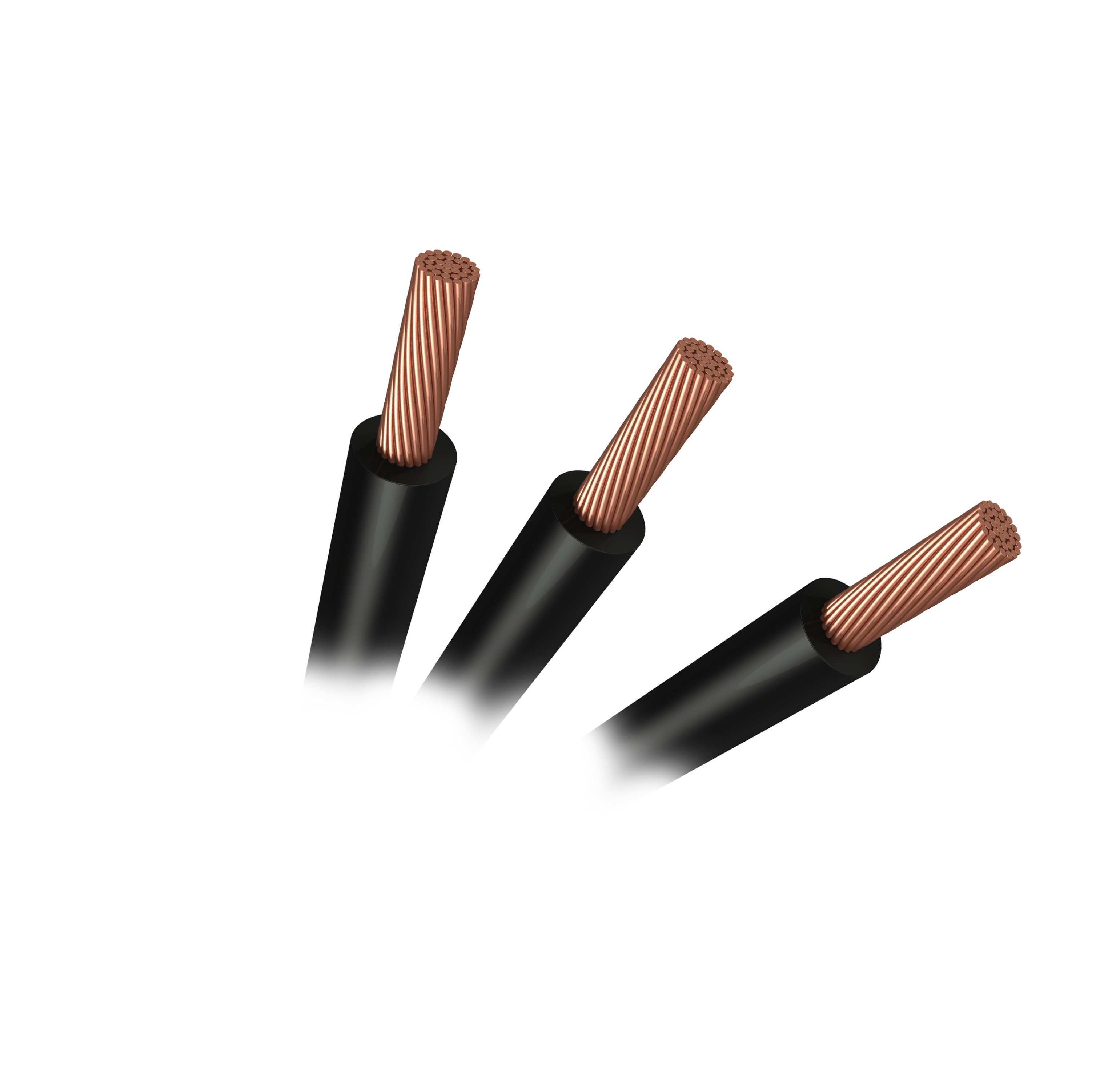

Конструкция провода:

  • Основание: токопроводящая жила – медная, круглой формы, многопроволочная.

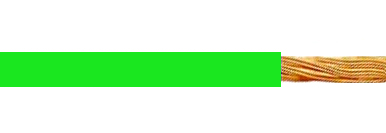

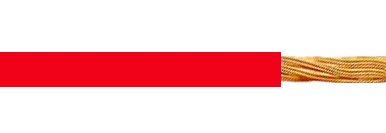

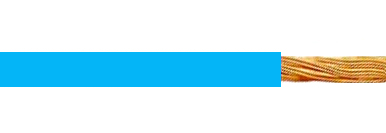

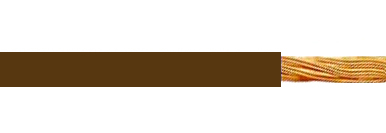

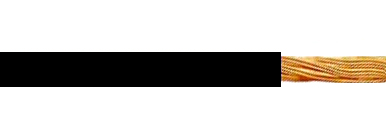

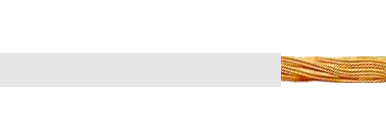

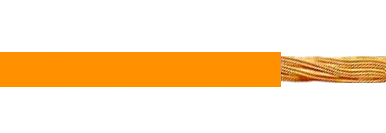

  • Изоляция: ПВХ пластикат. Изоляция проводов имеет сплошную или комбинированную расцветку.

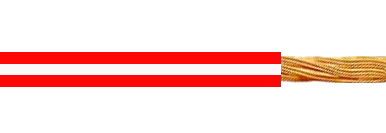

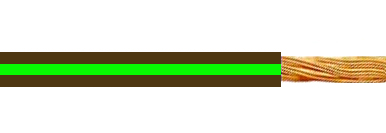

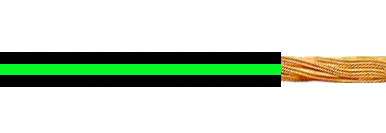

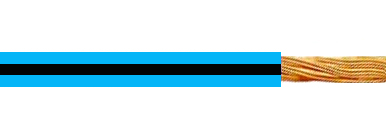

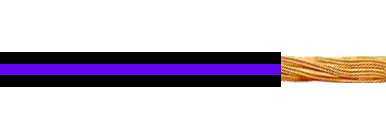

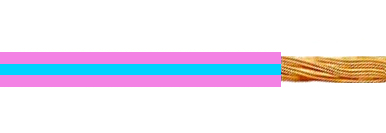

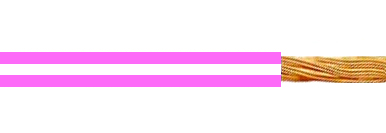

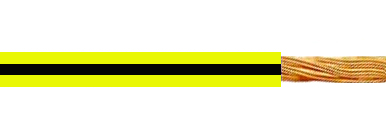

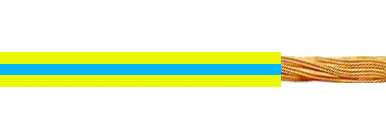

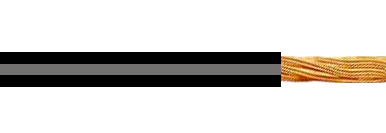

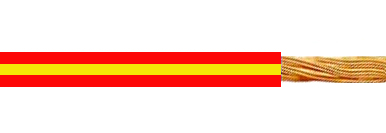

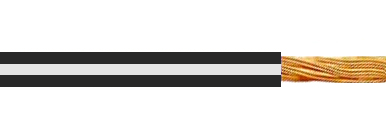

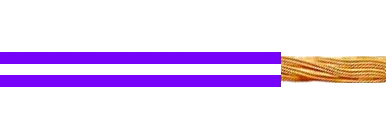

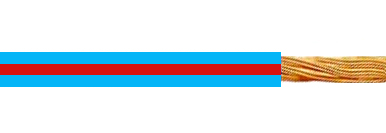

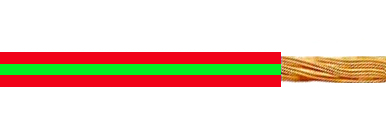

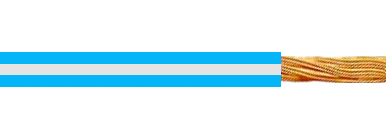

  • Комбинированная расцветка представляет собой сочетание полос двух цветов, один из которых – основной. Вспомогательный цвет состоит из двух противоположных продольных полос. По согласованию с заказчиком допускается изготовление провода с одной полосой. Общая ширина полос вспомогательного цвета меньше общей ширины полос основного цвета.

Номинальное напряжение: до 48 Вольт постоянного тока

Срок службы: 10 лет

Изоляция: ПВХ-пластикат (маслобензостойкий)

Сечение жилы, мм2: 0,35; 0,50; 0,75; 1,0; 1,5; 2,5; 4; 6

Провода устойчивы к изменениям при температуре +80°С

Технические характеристики:

  • Категории размещения проводов: исполнение У, 1, 2 по ГОСТ 15150

  • Температурный диапазон: от -40°С до +105°С

  • Устойчивы к тепловым перегрузкам 48 часов при температуре +120°С

  • Устойчивы к тепловой усадке 15 минут при температуре +150°С

  • Устойчивы к деформации при температуре +80°С

  • Провода не распространяют горение при одиночной прокладке

  • Изоляция проводов устойчива к истиранию

  • Обладают динамической прочностью на изгиб

  • Выдерживают монтажные и эксплуатационные изгибы с радиусом изгиба не менее десяти максимальных наружных диаметров провода при температуре не ниже -30°С

  • Удельное объемное электрическое сопротивление изоляции при температуре +70°С составляет не менее 1010 Ом х см

  • Выдерживают испытание на проход напряжением переменного тока частотой от 50 до 1000 Гц для сечения жилы: 0.35 мм2 - 3 кВ, 0.5 мм2 и выше – 5 кВ

  • Выдерживают испытание переменным напряжением 1 кВ частотой 50 Гц в соляном растворе в течение 30 минут с повышением напряжения для сечения жилы: 0.35 мм2 - до 3 кВ, 0.5 мм2 и выше – до 5 кВ

  • Строительная длина проводов от 100 м

  • Гарантийный срок: 3 года с даты изготовления

  • Срок службы провода ПВАМ (исчисляется с даты изготовления) 8 лет

ГОСТ:

ТУ 16.К17-030-97, ГОСТ 26445-85
