Расшифровка:

М-медь, монтажный

Г-гибкий

Т-теплостойкий

Ф-фторопласт

Область применения: Монтажные, строительные и ремонтные работы.

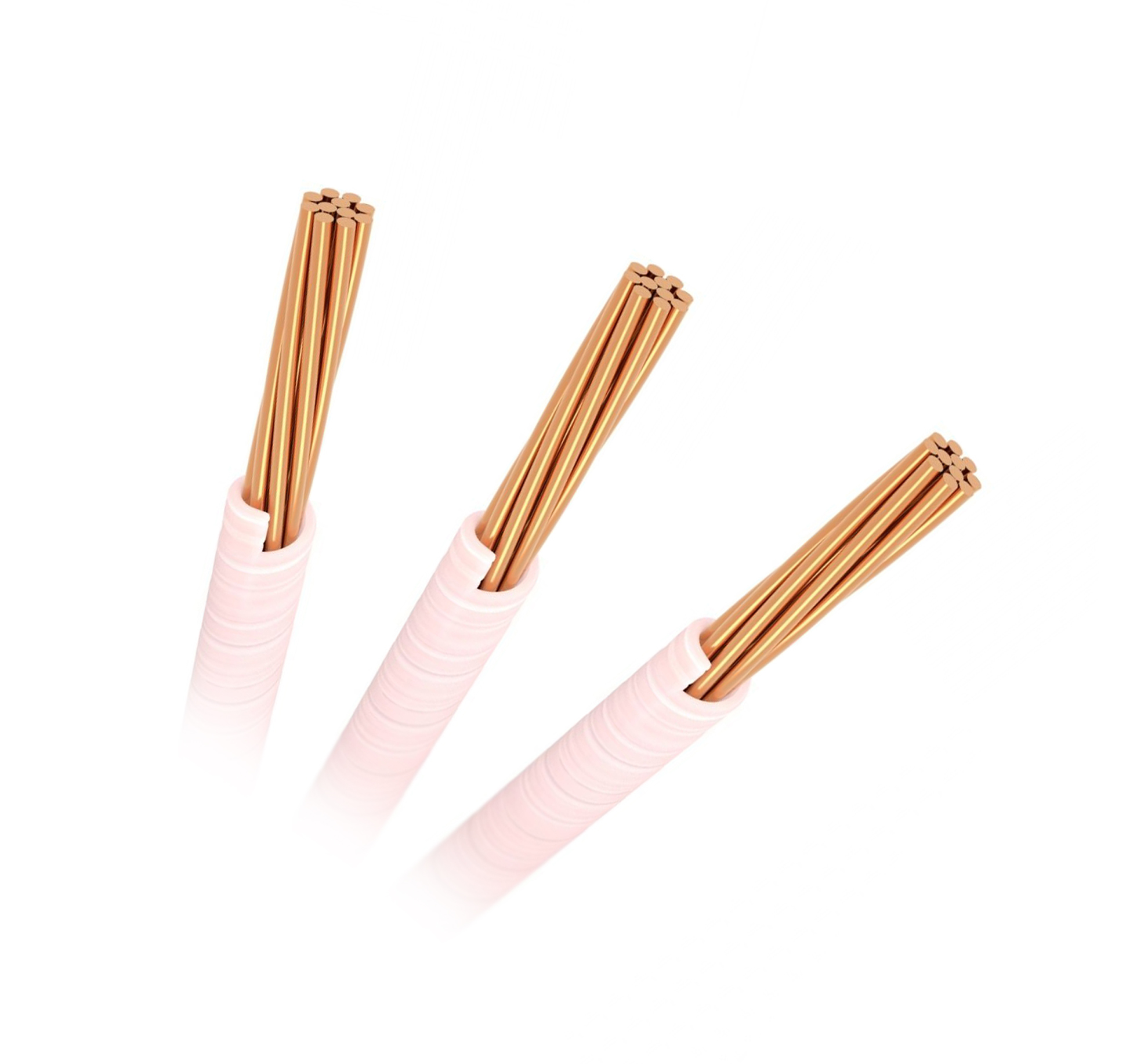

Провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией. Это многожильный медный провод из скрученных медных проволок с внешней изоляцией из фторопласта. Медные жилы разделены на несколько проводников в отдельной изоляции (от 1 до 4 жил в кабеле). Чем больше проводников, тем выше гибкость кабеля МГТФ.

Предназначен для внутри приборного и межприборного монтажа, соединений электронной и электрической аппаратуры. МГТФ покрыт противокорозийным защитным слоем, но он не является влагостойким. Подходит для использования в любых климатических условиях России. Но не выдерживает резких температурных колебаний.

Изоляция:

Оболочка кабеля - фторопласт. Фторопласт, он же тефлон,выделяется отличной морозостойкостью, тугоплавкостью, устойчивостью к органическим растворителям, жирам, химическим веществам (кислоты, щелочи и так далее). Фторопласт не меняет коэффициента диэлектрической проницаемости под воздействием температур и других внешних факторов. Так же устойчив к вибрационным, ударным нагрузкам, акустическим шумам. Но при этом у фторопластовой изоляции высокая холодная текучесть – при постоянной механической нагрузке кабель может оголиться. Кроме того, изоляция негативно переносит резкие перепады температур.

Технические характеристики:

  • Класс гибкости: 5 – 6

  • Электрическое сопротивление жилы: от 60 до 271 Ом/км

  • Максимальный диаметр: от 0,56 до 1,9мм

  • Масса: от 0,63 до 10,75 кг/км.

  • Рабочее переменное напряжение: 250В

  • Частота: 5 кГц

  • Постоянное напряжение: 350В

Сечение провода: от 0,03 мм2 до 2,5 мм


Температурный диапазон: - 60⁰С до +220⁰С

Влажность: не более 80%

Атмосферное давление: от 0,67кПа до 295кПа

Срок службы: 20 лет

Рабочее напряжение: до 250В частотой 5000 Гц или 350В постоянного тока

Диапазон сечений:

  • мгтф 0.03

  • мгтф 0.05

  • мгтф 0.07

  • мгтф 0.10

  • мгтф 0.12

  • мгтф 0.14

  • мгтф 0.20

  • мгтф 0.35

  • мгтф 0.50

  • мгтф 0.75

  • мгтф 1,00
