Герметичные разъёмы CNLINKO YT-RJ45 предназначены для защищённого подключения Ethernet в промышленном оборудовании. Рассматриваем особенности серии, варианты кабельных и панельных исполнений, технические характеристики и критерии подбора.
Передача данных по Ethernet используется в промышленной автоматизации, системах управления и оборудовании, работающем вне защищённых помещений. В таких условиях стандартное соединение RJ45 может подвергаться воздействию пыли, влаги и механических нагрузок.

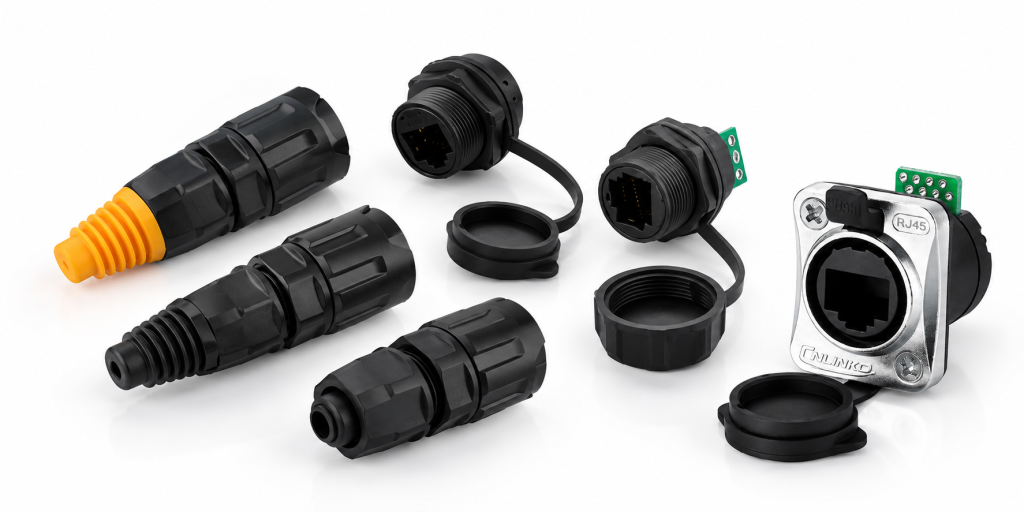

Герметичные разъёмы CNLINKO YT-RJ45 предназначены для организации защищённого Ethernet-соединения. Серия включает кабельные вилки и панельные розетки, позволяя подключать сетевые линии к оборудованию с повышенными требованиями к защите соединения.
Почему для промышленного Ethernet нужны герметичные разъёмы
Обычный интерфейс RJ45 широко применяется для передачи данных, однако стандартный разъём без дополнительной защиты не рассчитан на постоянное воздействие неблагоприятных внешних факторов.
При эксплуатации оборудования могут возникать следующие проблемы:
- Попадание влаги и пыли в область электрических контактов.
- Нарушение соединения при механических воздействиях.
- Необходимость дополнительной защиты сетевого порта.
- Усложнение обслуживания оборудования, установленного вне помещений.
Разъёмы YT-RJ45 позволяют организовать защищённое разъёмное подключение Ethernet-кабеля, сохраняя возможность отсоединения линии при монтаже и обслуживании.
Особенности разъёмов CNLINKO YT-RJ45
Серия разработана для передачи сигналов в условиях, где требуется дополнительная защита электрического соединения.
Герметичность соединения
Для ряда представленных в каталоге Cabsystems кабельных и панельных исполнений YT-RJ45 заявлена степень защиты IP67. Это позволяет применять соответствующие соединители в оборудовании, подвергающемся воздействию пыли и влаги, при соблюдении условий монтажа и эксплуатации.
В ассортименте производителя также предусмотрены исполнения с защитой IP68/IPX9K. Конкретную степень защиты необходимо проверять по документации выбранной модели.
Кабельные и панельные исполнения

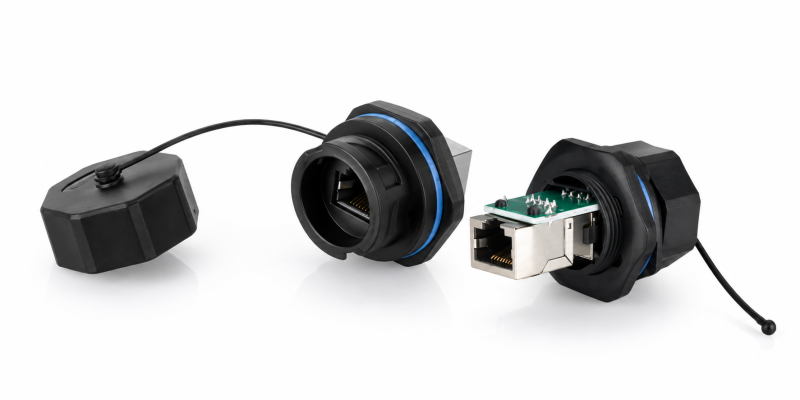

Серия включает вилки для установки на кабель и розетки для монтажа на панель оборудования. Такое сочетание позволяет организовать разъёмное подключение Ethernet-линии к устройству.
Работа в широком диапазоне температур
Для ряда моделей, представленных в каталоге Cabsystems, указан диапазон рабочих температур от −40 до +80 °C.
Подключение проводников
Для ряда исполнений предусмотрено подключение проводников сечением 0,15–0,2 мм² (26–24 AWG). При подборе необходимо учитывать конструкцию кабеля и требования к его оконцеванию.
Важно: степень защиты, температурный диапазон и параметры подключения необходимо проверять для конкретного исполнения YT-RJ45. Характеристики отдельных моделей могут отличаться.
Какие исполнения YT-RJ45 представлены в каталоге Cabsystems
В каталоге Cabsystems представлены различные исполнения серии YT-RJ45, включая кабельные вилки и панельные розетки.
Рассмотрим несколько вариантов.
| Модель | Исполнение | Особенности |
|---|---|---|
| YT-RJ45-CPE-01-001 | Кабельная вилка | Для подключения Ethernet-кабеля |
| YT-RJ45-JSX-04-002 | Панельная розетка | Ответная часть для YT-RJ45-CPE-01-001 |
| YT-RJ45-CPE-29-001 | Кабельная вилка | Для соединения с совместимыми панельными розетками серии |
При подборе важно учитывать не только интерфейс RJ45, но и конкретное конструктивное исполнение. Не все вилки и розетки одной серии обязательно совместимы между собой.
Например, для вилки YT-RJ45-CPE-01-001 указаны совместимые панельные розетки YT-RJ45-JSX-01-001 и YT-RJ45-JSX-04-002.
Где применяются герметичные разъёмы RJ45
Защищённые соединители Ethernet востребованы в оборудовании, где необходимо обеспечить передачу данных при воздействии внешней среды.
- Промышленная автоматизация. Подключение сетевого оборудования, контроллеров и устройств управления.
- Системы видеонаблюдения. Организация защищённых сетевых подключений в оборудовании наружного размещения.
- Транспортная инфраструктура. Передача данных между электронными устройствами при соблюдении требований конкретного проекта.
- Промышленное измерительное оборудование. Подключение приборов и устройств сбора данных.
- Сценическое и мультимедийное оборудование. Защищённые разъёмные соединения сигнальных линий.
При выборе разъёма необходимо учитывать условия эксплуатации, характеристики кабеля и требования к передаче данных.
Как подобрать разъём YT-RJ45
Перед выбором герметичного RJ45-разъёма рекомендуем определить:
1. Тип подключения
Кабельная вилка или панельная розетка.
2. Совместимость ответных частей
Конкретные модели вилки и розетки должны соответствовать друг другу.
3. Требуемая степень защиты
IP67 либо другое исполнение в зависимости от условий эксплуатации.
4. Параметры кабеля
Сечение проводников, наружный диаметр и способ оконцевания.
5. Условия работы
Температура, воздействие влаги, пыли и механических нагрузок.
Такой подход помогает избежать ошибок при подборе компонентов и обеспечить соответствие соединения требованиям оборудования.
Подбор и поставка CNLINKO YT-RJ45 в Cabsystems
Cabsystems поставляет герметичные разъёмы CNLINKO для промышленного оборудования, включая серию YT-RJ45.
Специалисты компании помогут подобрать кабельные и панельные исполнения с учётом параметров Ethernet-линии, конструкции оборудования и условий эксплуатации.
При необходимости возможно изготовление кабельных сборок по техническому заданию с контролем качества на собственном производстве.
Ознакомиться с доступными исполнениями можно в разделе CNLINKO YT-RJ45 .
