Как выбрать антенну под конкретное оборудование и не ошибиться с диапазоном, усилением, MIMO и способом установки? Разбираем основные параметры подбора и показываем, что важно проверить перед выбором решения.
Выбрать антенну только по стандарту связи недостаточно. Даже если известно, что оборудование работает с 4G/LTE, 5G, GNSS или LoRa, остаются вопросы: какой нужен частотный диапазон, усиление, сколько антенных каналов требуется, где будет установлена антенна и каким кабелем она подключается к устройству.
Разберём основные параметры, которые стоит проверить перед подбором антенны для промышленного, телекоммуникационного и IoT-оборудования.
В каталоге Cabsystems представлены антенны для 4G/5G/LTE, GNSS, LoRa и других систем связи — в разных диапазонах, вариантах монтажа и исполнения.
Почему недостаточно знать только стандарт связи
Запрос «нужна антенна для LTE» — это только начало подбора.
В рамках одного стандарта оборудование может работать в разных частотных диапазонах, использовать один или несколько антенных трактов и устанавливаться внутри корпуса, на панели, стене, мачте или другой поверхности. Дополнительно необходимо учитывать длину кабеля и тип разъёма на оборудовании.
Поэтому подбор лучше начинать не с формы антенны, а с параметров устройства и условий его эксплуатации.
1. Определяем рабочий частотный диапазон
Первое, что нужно проверить, — на каких частотах работает оборудование.
Антенна должна поддерживать необходимый диапазон. Широкополосное исполнение может быть удобно, если устройство работает сразу с несколькими диапазонами или стандартами.
Например, в каталоге Cabsystems представлены отдельные решения для 5G/4G/LTE MIMO, GNSS и LoRa, а также комбинированные 4G/5G/LTE-антенны.
Для примера, широкополосная антенна CS 4G-Q7027F05W рассчитана на диапазон 698–2700 МГц.
2. Смотрим на усиление и направленность
Усиление антенны указывается в dBi, но принцип «чем больше, тем лучше» здесь не работает.
Необходимо учитывать, как должна распространяться энергия сигнала.
Всенаправленная антенна обеспечивает работу в горизонтальной плоскости по разным направлениям и подходит для задач, где направление относительно источника сигнала заранее не фиксировано.
Направленная антенна концентрирует сигнал в определённом направлении и применяется, когда положение базовой станции или другого узла связи известно.
Например, одна из антенн Cabsystems диапазона 2400–2483 МГц имеет усиление 10 dBi и горизонтальную диаграмму направленности 360°. В документации для неё также указан монтаж на опору диаметром 30–50 мм.
Поэтому параметры лучше рассматривать вместе: частотный диапазон → усиление → диаграмма направленности → условия установки.

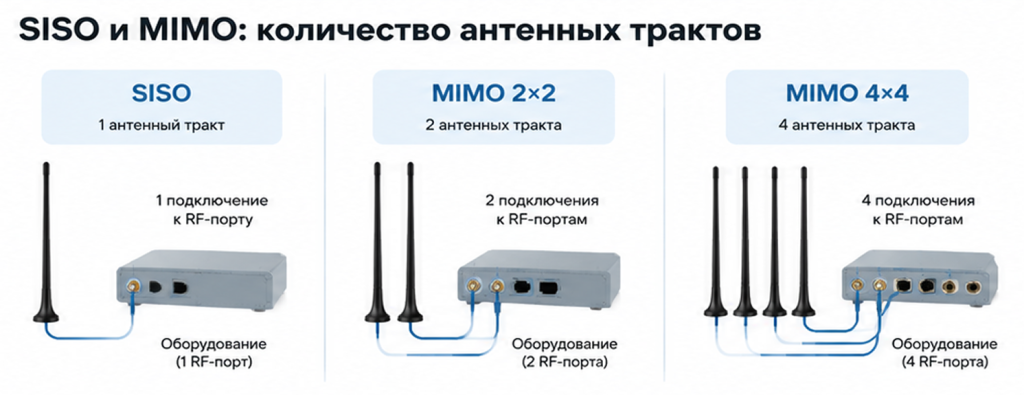

3. Определяем, нужен ли MIMO
Для оборудования 4G/5G/LTE может использоваться технология MIMO (Multiple Input Multiple Output) — несколько антенных трактов для передачи и приёма данных.
Если оборудование рассчитано, например, на два или четыре антенных тракта, это необходимо учитывать уже на этапе подбора антенны. Поэтому важно заранее проверить количество RF-портов оборудования и требуемую конфигурацию MIMO.
В каталоге Cabsystems для таких задач выделено отдельное направление 5G/4G/LTE MIMO-антенн.
При подборе проверяем:
- количество антенных трактов;
- поддерживаемые диапазоны;
- количество RF-подключений;
- необходимость единого многоканального корпуса или нескольких отдельных антенн.

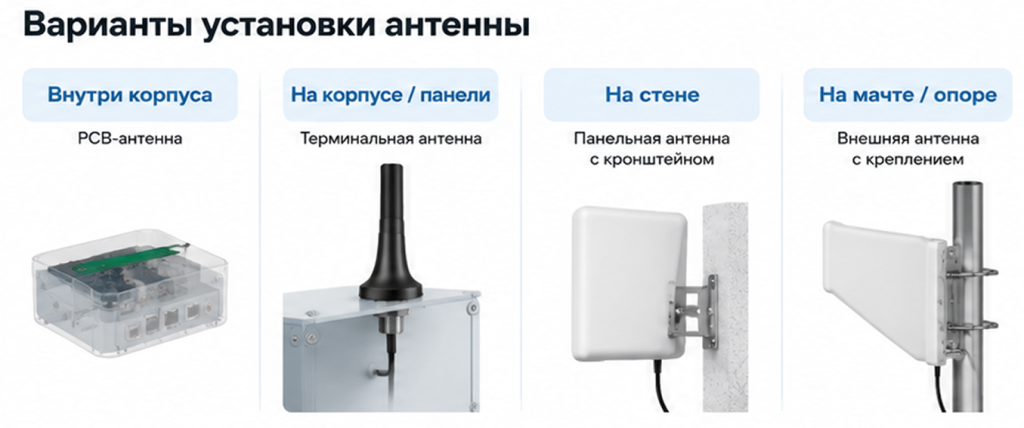

4. Выбираем способ установки
Даже антенны с подходящими радиочастотными характеристиками могут иметь совершенно разное конструктивное исполнение.
Поэтому следующий вопрос — где физически будет находиться антенна.
| Способ установки | Что учитывать |
|---|---|
| Внутри оборудования | Размеры, доступное пространство, положение относительно корпуса и компонентов |
| На корпусе или панели | Способ фиксации, место монтажа, ориентация |
| На стене | Крепление и необходимое направление |
| На мачте или опоре | Тип крепления и условия эксплуатации |
Для наружного оборудования дополнительно учитывают рабочую температуру, материал корпуса антенны, воздействие окружающей среды и требования конкретного проекта.
Например, широкополосная CS 4G-Q7027F05W допускает установку на горизонтальную поверхность или стену; в документации также указано вертикальное положение антенны для оптимальной работы.
5. Проверяем кабель и разъём
Последний этап — подключение антенны к оборудованию.
Даже правильно выбранная по частоте и исполнению антенна должна быть совместима с RF-трактом устройства. Поэтому необходимо проверить:
- тип разъёма антенны;
- ответный разъём оборудования;
- тип коаксиального кабеля;
- необходимую длину кабеля;
- допустимые потери в линии;
- необходимость переходников или кабельной сборки.
Особенно важно учитывать длину линии: потери в кабеле зависят в том числе от его длины и рабочей частоты.
Cabsystems работает также с коаксиальными разъёмами и кабельными решениями. В каталоге представлены BNC, SMA, N-Type и другие RF-компоненты. Подробнее об их характеристиках и областях применения мы рассказывали в материале о коаксиальных разъёмах.
Быстрый алгоритм подбора антенны
Перед выбором конкретной модели последовательно ответьте на шесть вопросов:
1. Какой стандарт связи используется?
4G/LTE, 5G, Wi-Fi, GNSS, LoRa или другой.
2. Какой рабочий частотный диапазон?
Его можно определить по документации оборудования или радиомодуля.
3. Сколько антенных трактов используется?
Один канал или MIMO.
4. Где будет установлена антенна?
Внутри устройства, на корпусе, стене, мачте или другой поверхности.
5. Какая направленность требуется?
Всенаправленная или направленная.
6. Как антенна подключается к оборудованию?
Проверяем разъём, кабель и необходимую длину линии.
После этого круг подходящих решений становится значительно уже.
Какой тип антенны искать под задачу
| Задача | Что проверить | Направление каталога |
|---|---|---|
| 4G/5G-маршрутизатор или промышленный шлюз | Диапазоны, MIMO, монтаж, разъёмы | 5G/4G/LTE MIMO |
| Навигация и телематика | Поддерживаемые системы, частоты, монтаж, кабель | GNSS |
| IoT и удалённая телеметрия | Рабочая частота, усиление, монтаж | LoRa |
| Устройство с несколькими радиоинтерфейсами | Набор диапазонов и количество трактов | Комбинированные антенны |
Что отправить для инженерного подбора
Если самостоятельно сопоставлять параметры не хочется, для первичного подбора можно прислать:
- стандарт связи и рабочие частоты;
- модель оборудования или радиомодуля;
- количество антенных портов;
- место установки;
- требования к усилению, если они заданы;
- тип разъёма;
- необходимую длину кабеля;
- условия эксплуатации.
Специалисты Cabsystems помогут подобрать антенну и совместимые компоненты подключения под параметры конкретного проекта.
