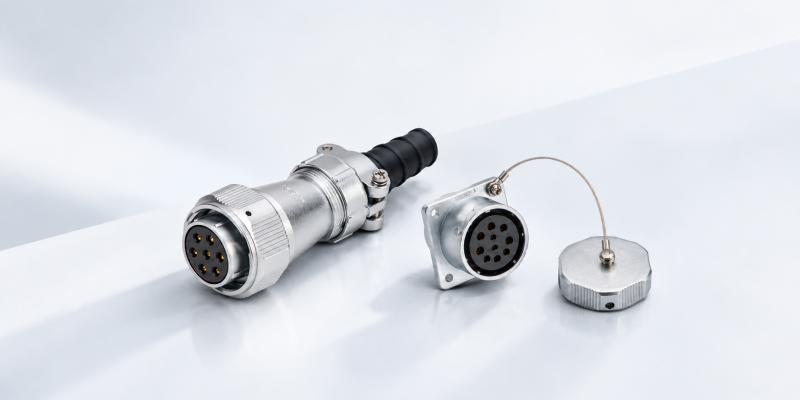

Как подобрать разъём WEIPU WY под кабель: таблица соответствия

В разделе разъёмов WEIPU серии WY на сайте Cabsystems представлено более двух тысяч позиций. При подборе под конкретный проект недостаточно выбрать подходящее количество контактов: необходимо учитывать наружный диаметр кабеля, число и сечение жил, ток, напряжение, условия эксплуатации и место установки разъёма.

Если в проекте используется несколько десятков типов кабелей, самостоятельный подбор превращается в отдельную инженерную задачу. Для каждой позиции приходится сверять параметры и только после этого определять конкретные артикулы кабельной и ответной частей.

Какие параметры учитывать при подборе разъёма WEIPU WY

При подборе разъёма необходимо проверить четыре основных параметра. Ошибка в любом из них может обнаружиться уже на этапе монтажа, когда компоненты закуплены и доставлены на объект.

Наружный диаметр кабеля

Каждое исполнение кабельного ввода рассчитано на определённый диапазон наружных диаметров.

Например, кабель диаметром 8,0 мм для WY20 подходит только для исполнения с двойной прижимной планкой: вариант с зажимной гайкой начинается с 9 мм. Для кабеля диаметром 17,0 мм, наоборот, требуется другое исполнение.

Поэтому выбирать корпус только по требуемой степени защиты нельзя. Если кабель слишком тонкий для конкретного кабельного ввода, гайка не сможет правильно обжать оболочку и заявленная герметичность соединения не будет обеспечена.

Число жил и сечение

Контакты разъёма рассчитаны на определённый диапазон сечений проводника. Например, жила 0,75 мм² не обжимается в контакте Ø3,5 мм, а жила 16 мм² не помещается в контакт Ø2,5 мм.

Количество жил также не всегда совпадает с доступным количеством контактов в конкретном исполнении. В серии WEIPU WY, например, отсутствуют варианты на 14 и 18 контактов. В таком случае выбирается ближайшее исполнение с необходимым резервом по контактам.

Ток с учётом количества контактов

Номинальный ток в каталоге указывается для пары контактов, однако при увеличении их количества допустимый ток разъёма снижается:

• до 3 контактов — без снижения;
• от 4 до 10 контактов — снижение на 10%;
• от 11 до 20 контактов — снижение на 20%.

Место установки разъёма

Выбор ответной части зависит от того, где располагается разъёмное соединение.

Если кабель подключается к шкафу или корпусу оборудования, используется панельная розетка. Если разрыв необходимо выполнить непосредственно в кабельной трассе — межкабельная розетка.

Типоразмер разъёма при этом может оставаться одинаковым, однако конструкция корпуса и артикул будут отличаться.

Таблица соответствия WEIPU WY для типовых кабелей автоматики

Ниже приведены готовые варианты подбора разъёмов WEIPU WY для марок кабелей, которые часто используются в проектах автоматизации.

Диаметры указаны по типовым значениям. У разных производителей фактический наружный диаметр одной марки кабеля может отличаться, поэтому при подборе под конкретный проект мы дополнительно сверяем его по данным производителя.

Как выбрать тип заделки контактов

Для серии WEIPU WY доступны три основных способа заделки: пайка, винт и обжим.

Последняя цифра партномера определяет тип заделки. В таблице приведены артикулы с пайкой. Для получения винтового или обжимного исполнения меняется последняя цифра партномера. Каждый вариант представлен в каталоге отдельной позицией.

Пайка

Для монтажа непосредственно на объекте пайка может быть неудобна: потребуется паяльник, питание и подготовленное рабочее место.

При этом для некоторых многоконтактных исполнений доступна только пайка. В таком случае кабельную сборку можно подготовить заранее, чтобы на объект она поступила уже в готовом виде.

Винтовой зажим

Для винтового соединения достаточно отвёртки, поэтому разделку можно выполнить непосредственно на трассе, в шкафу или на опоре.

Винтовой зажим доступен только для контактов от Ø2,5 мм, поэтому используется преимущественно в исполнениях с небольшим количеством контактов.

Обжим

Обжим требует специального инструмента — клещей и съёмника контактов. При этом такое соединение лучше выдерживает вибрацию, а контакт при необходимости можно извлечь и переразделать без замены всего разъёма.

Контакты под обжим приобретаются отдельно от корпуса.

Как подобрать разъём для экранированного кабеля

При использовании МКЭШВ или другого экранированного кабеля металлический корпус разъёма сам по себе не обеспечивает непрерывность экрана.

Для серии WEIPU WY доступно исполнение с экранирующим выводом от прижимного кольца, фиксирующего изолятор в корпусе. В партномер такого исполнения добавляется окончание -PT.

Остальные параметры подбора не меняются: сохраняются тот же типоразмер, количество контактов и диапазон кабельного ввода.

Такие позиции поставляются под заказ. Срок поставки и минимальная партия уточняются на заводе при подборе.

Что нужно прислать для подбора разъёмов

Чтобы получить готовую таблицу с артикулами WEIPU WY, достаточно прислать перечень используемых кабелей.

Если наружные диаметры неизвестны, можно начать только с марок кабелей. Мы используем типовые значения и отдельно отметим позиции, для которых диаметр необходимо подтвердить.

Чертежи и схема подключения ускорят подбор, но для начала работы они не обязательны.

Что вы получите

По результатам подбора Cabsystems формирует Excel-таблицу, где каждой позиции кабеля соответствуют:

• типоразмер разъёма;
• количество контактов;
• тип заделки;
• степень защиты;
• диапазон кабельного ввода;
• артикулы кабельной и ответных частей.

Отдельно формируется перечень с количеством компонентов для расчёта стоимости и комментариями по спорным позициям: пограничным диаметрам, необходимому резерву контактов и параметрам, которые требуется дополнительно уточнить у заказчика или производителя.

Спорные позиции рассматриваем отдельно и предлагаем возможные варианты исполнения. Такой подход позволяет проверить совместимость компонентов до закупки и монтажа оборудования.
