Как соединить два Ethernet-кабеля на улице и защитить место подключения от воды и пыли? Разбираем герметичный комплект CAZN E13 со степенью защиты IP67: из каких компонентов он состоит, какой корпус выбрать для готового или необжатого кабеля и как правильно собрать соединение.
Кабель до уличной камеры оказался короче, чем нужно, или витую пару повредили посередине трассы. В таком случае два участка кабеля приходится соединять непосредственно на месте — в том числе под открытым небом.
Обычный проходной адаптер RJ45 для такой задачи не подходит: место соединения остаётся незащищённым от воды и пыли.
Для таких условий можно использовать герметичный комплект CAZN серии E13. Он позволяет соединить два Ethernet-кабеля и обеспечить собранному соединению степень защиты IP67.
Из чего собирается соединение

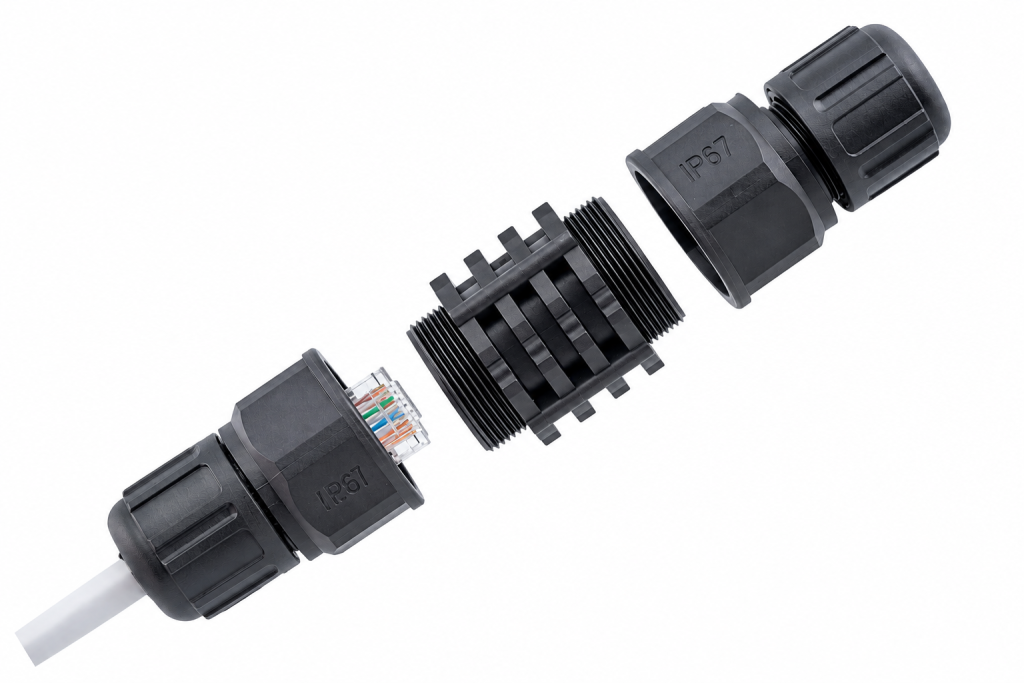

В основе комплекта — проходной переходник E13T-FR6-PRR с двумя разъёмами RJ45 «мама» и резьбой с обеих сторон. На переходник устанавливаются два кабельных корпуса.
В зависимости от того, подготовлен кабель заранее или его предстоит обжимать на месте, используются два варианта корпуса.
| Артикул | Что это | Когда выбирать |
|---|---|---|
| E13T-FR6-PRR | Переходник RJ45 «мама-мама» с резьбой с обеих сторон | Нужен на каждое соединение |
| E13T-MRJ-PRA06 | Кабельный корпус для кабеля без вилки | Кабель режется по месту, вилка RJ45 обжимается после установки корпуса |
| E13T-MRJ-PRAP9-NR | Кабельный корпус с кабельным вводом PG9 для кабеля с готовой вилкой | Подходит, если кабель уже обжат и перерезать его не требуется |
Для одного соединения нужен один переходник и два корпуса. При этом корпуса можно комбинировать: например, с одной стороны подключить уже обжатый кабель, а с другой — кабель, на который вилка будет установлена непосредственно при монтаже.
Все три компонента используют резьбу 13/16"-28 UNS. Такая же резьба предусмотрена у панельных розеток RJ45 серии E13, поэтому кабельные корпуса можно использовать и при выводе Ethernet на стенку шкафа или корпус оборудования.
Основные характеристики CAZN E13
Комплект рассчитан на Ethernet-линии категорий CAT5, CAT5e, CAT6 и CAT6A. В полностью собранном виде соединение имеет степень защиты IP67.
| Параметр | Значение |
|---|---|
| Категории линий | CAT5, CAT5e, CAT6, CAT6A |
| Степень защиты | IP67 в собранном виде |
| Материал корпуса | Термопластик PA66, класс горючести V-0 |
| Уплотнение | Эпоксидная смола, резина |
| Контакты | Фосфористая бронза с золотым покрытием |
| Переходное сопротивление контакта | Не более 5 мОм |
| Ресурс | Не менее 750 циклов подключения |
| Рабочая температура | От −30 до +105 °C |
| Диаметр кабеля | 5,5–7,0 мм |
| Соединительная резьба | 13/16"-28 UNS |
Размеры компонентов
| Артикул | Длина, мм | Диаметр, мм |
|---|---|---|
| E13T-FR6-PRR | 31,6 | 25 |
| E13T-MRJ-PRA06 | около 36,5 | 25 |
| E13T-MRJ-PRAP9-NR | около 55,5 | 27 |
Монтаж E13T-MRJ-PRA06 на кабель без вилки
Корпус E13T-MRJ-PRA06 используется, когда вилка RJ45 ещё не установлена. Сначала кабель необходимо провести через корпус и только после этого обжать вилку.
Это важно учитывать при монтаже: уже установленная вилка через корпус не пройдёт. Для сборки понадобится вилка RJ45 нужной категории и соответствующий обжимной инструмент.

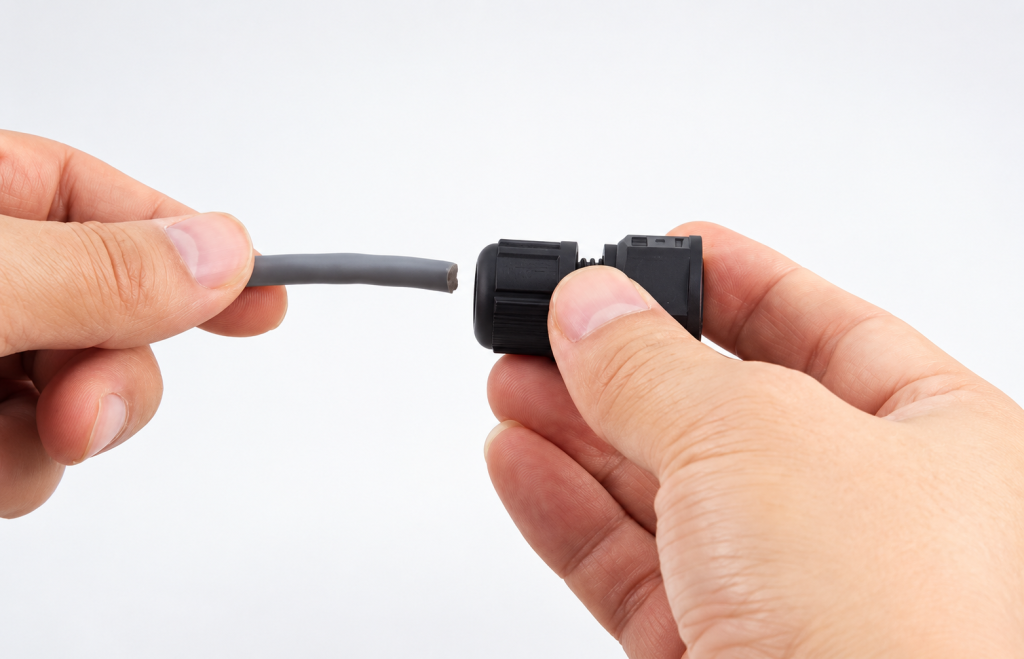

Шаг 1. Проденьте кабель через корпус
Шаг 2. Обожмите вилку RJ45
После установки корпуса обожмите вилку RJ45 на конце кабеля.

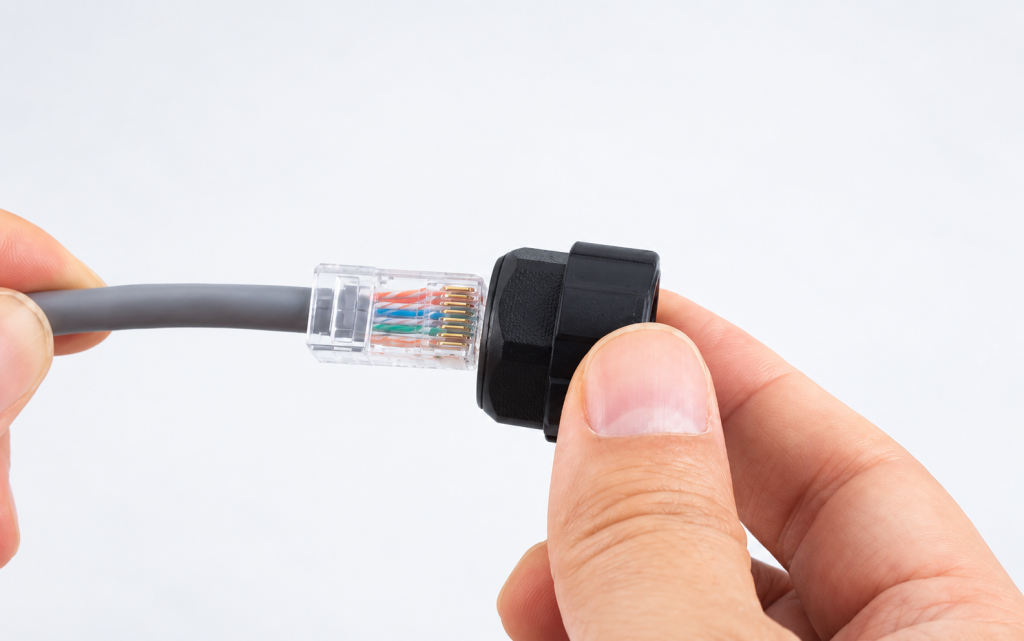

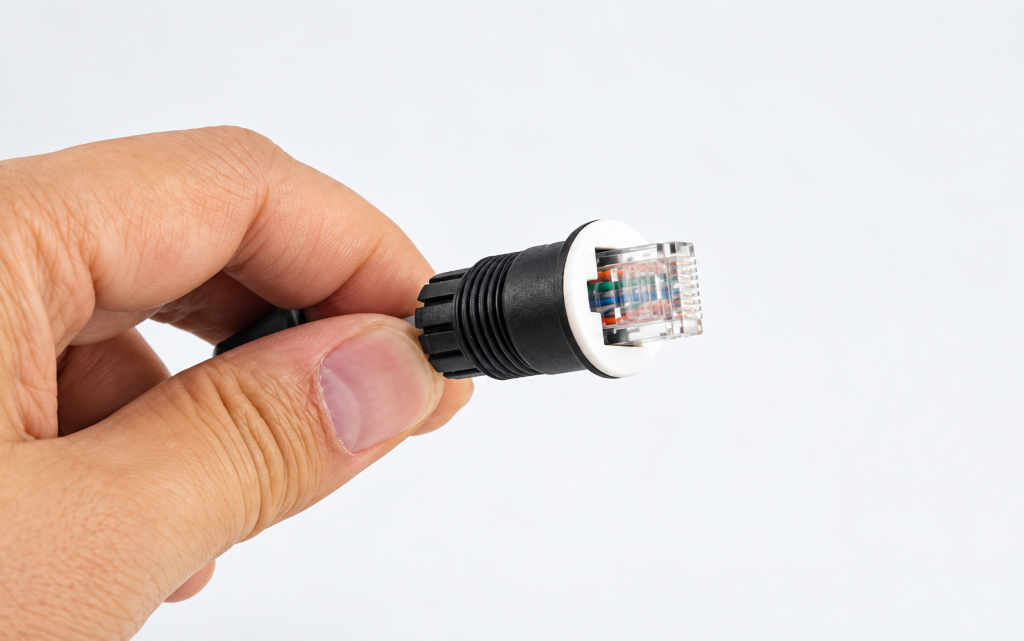

Шаг 3. Установите вилку в корпус
Задвиньте вилку RJ45 в посадочное гнездо корпуса.

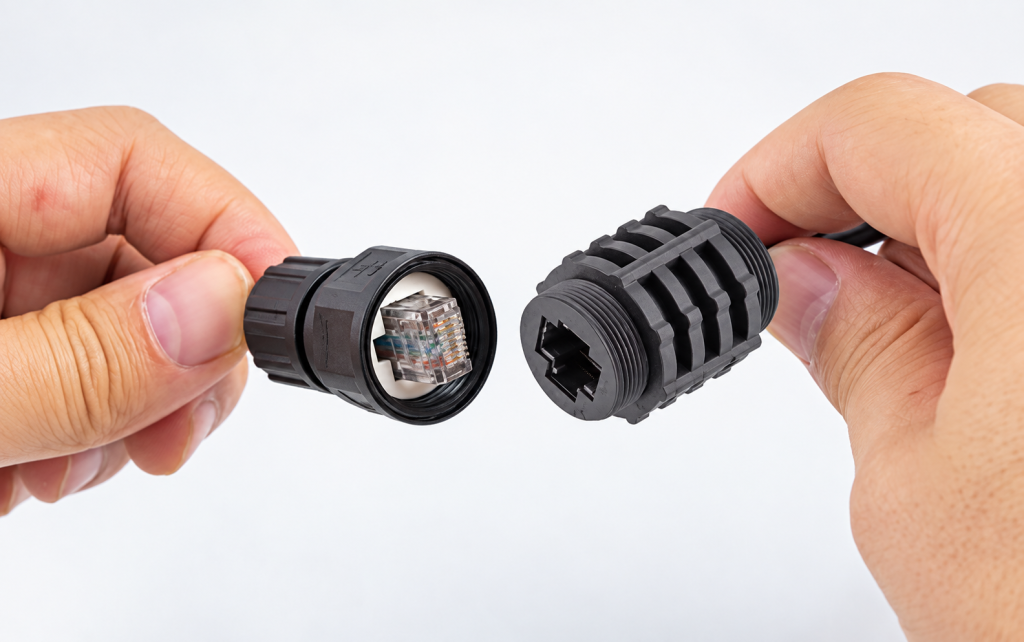

Шаг 4. Соедините корпус с переходником
Вставьте вилку RJ45 в переходник E13T-FR6-PRR, после чего накрутите корпус на резьбу переходника до упора.
Монтаж E13T-MRJ-PRAP9-NR на кабель с готовой вилкой
Если Ethernet-кабель уже оконцован вилкой RJ45 и перерезать его не требуется, используется корпус E13T-MRJ-PRAP9-NR с кабельным вводом PG9.
В этом варианте переобжимать кабель не нужно, но важно соблюдать последовательность установки элементов корпуса.

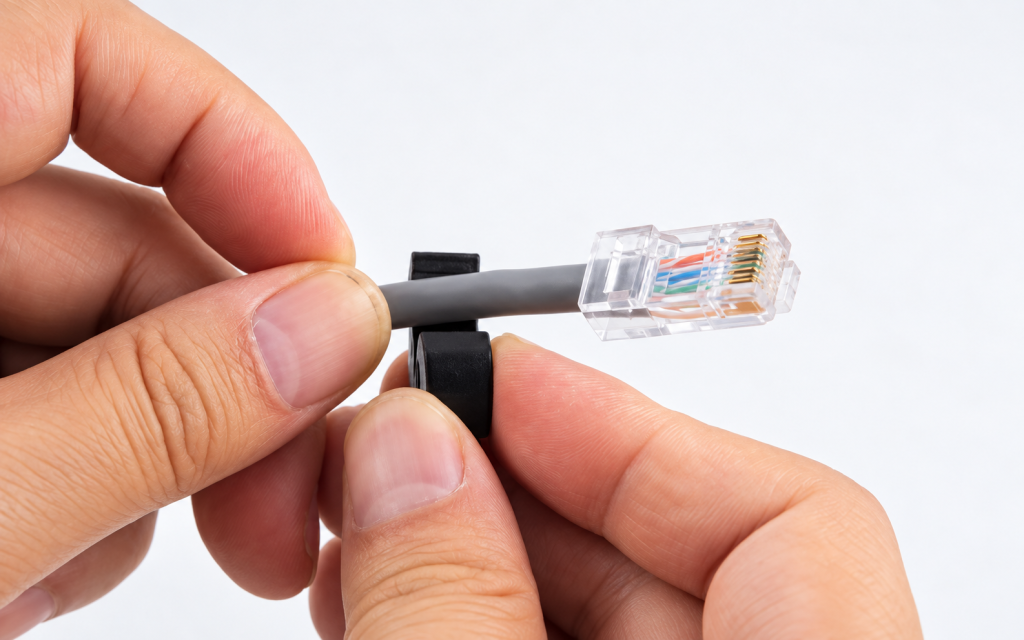

Шаг 1. Установите гайку кабельного ввода
Проденьте вилку вместе с кабелем через гайку кабельного ввода.
Шаг 2. Установите уплотнительное кольцо
Наденьте уплотнительное кольцо на кабель.

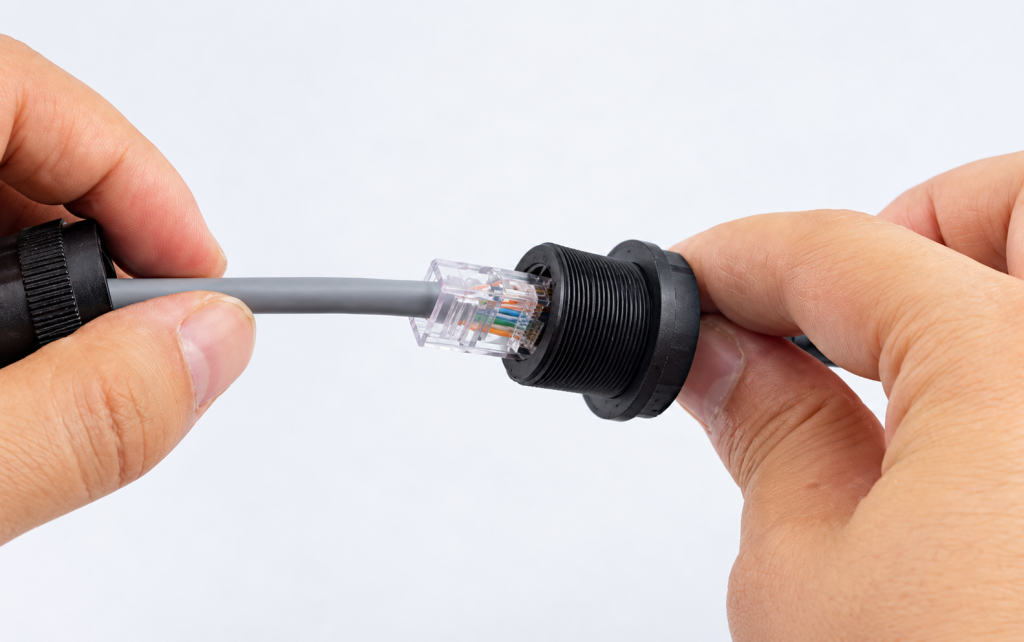

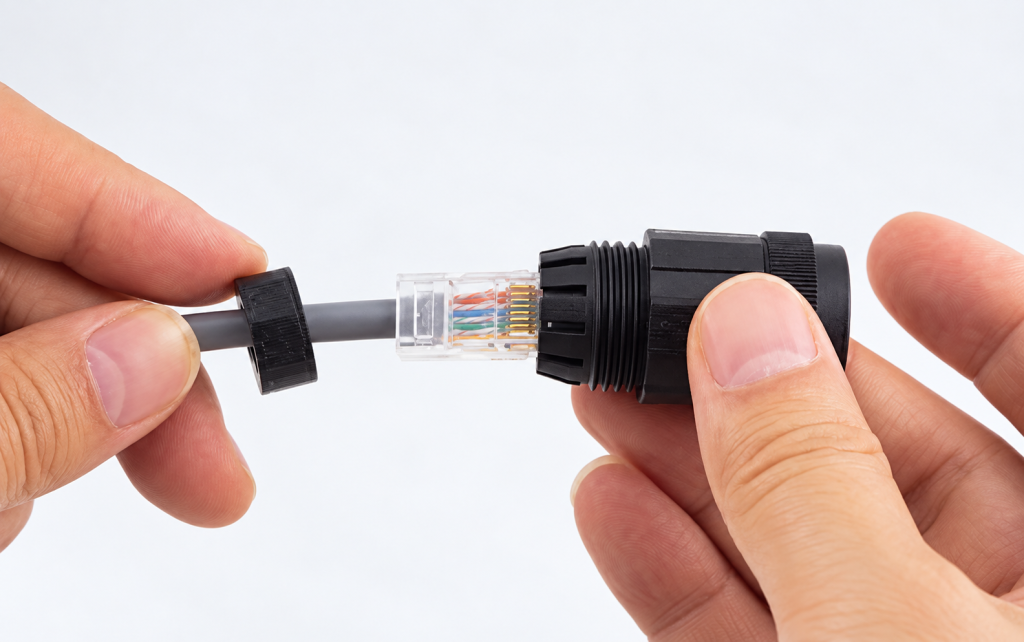

Шаг 3. Проденьте вилку через корпус

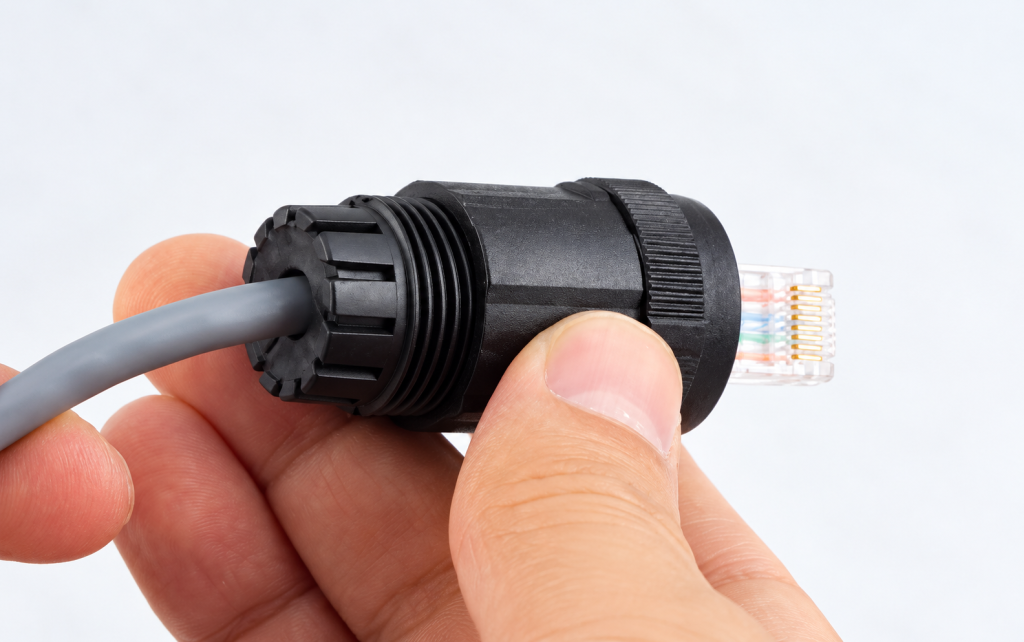

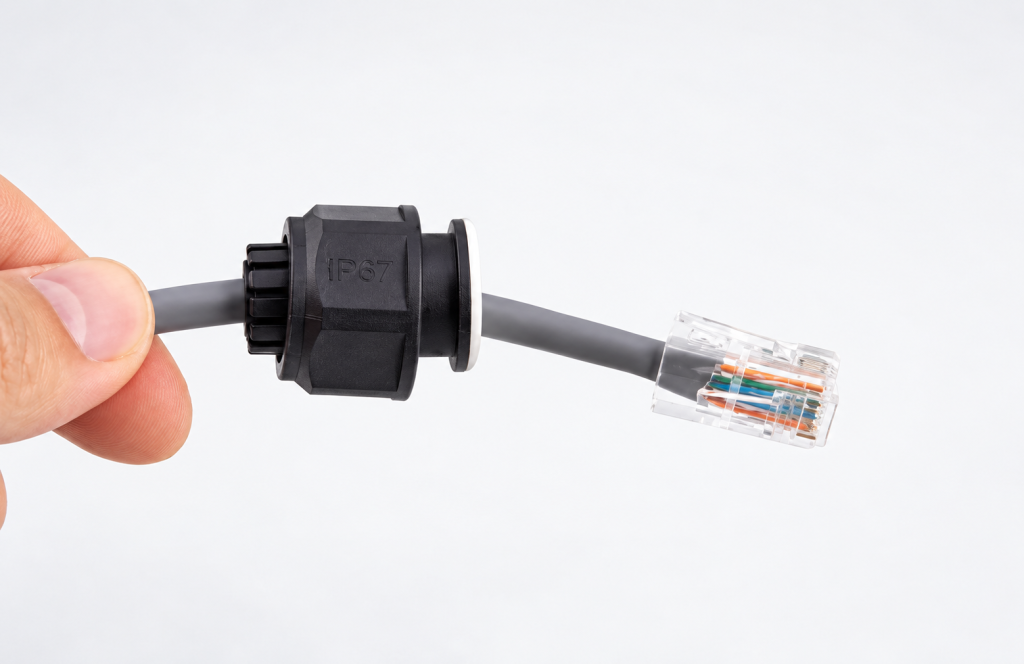

Шаг 4. Установите уплотнение
Вдавите уплотнительное кольцо в заднюю часть корпуса.
Шаг 5. Подключите вилку к ответной части
Вставьте вилку RJ45 в ответную часть. В исходной инструкции показана панельная розетка серии E13; при использовании проходного переходника E13T-FR6-PRR последовательность действий остаётся такой же.

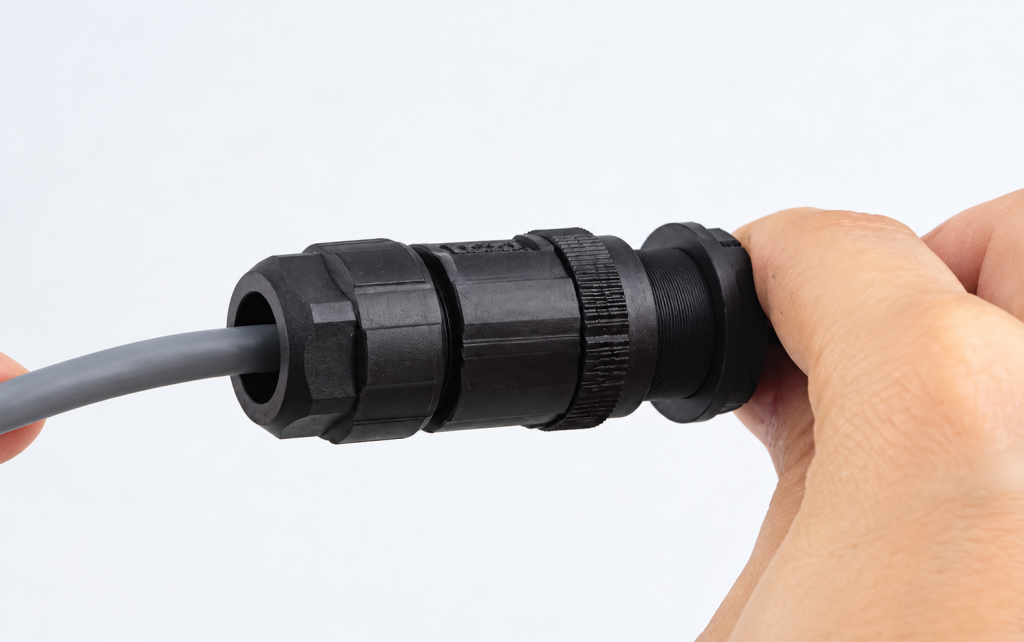

Шаг 6. Зафиксируйте соединение
Накрутите корпус на ответную часть и затяните резьбовые соединения, включая гайку кабельного ввода.
Перед включением проверьте
- Оба корпуса накручены на переходник до упора. Защиту IP67 обеспечивает только полностью собранное соединение.
- Диаметр кабеля находится в диапазоне 5,5–7,0 мм, на который рассчитано уплотнение.
- Вилки и кабель соответствуют категории линии. Переходник E13T-FR6-PRR выполнен в категории 6A.
- Если второй кабель будет подключён позднее, свободную сторону переходника следует закрыть резьбовым колпачком E13T-VP-ST, чтобы защитить разъём от загрязнения.
