В каталоге разъёмов MIL-DTL-38999 Series III можно встретить соответствия серии СНЦ144, но означает ли запись «аналог» полную взаимозаменяемость? На примере D38999/26WG41SN разбираем, как проверить корпус, контактную схему, поляризацию, покрытие и условия эксплуатации перед заменой.
При подборе разъёма для специальной техники в каталогах нередко встречаются обозначения аналогов других серий. Например, для разъёмов MIL-DTL-38999 Series III могут быть указаны соответствующие исполнения СНЦ144.
Однако запись «аналог» не означает, что два разъёма можно заменить без дополнительной проверки. Даже при совпадении количества контактов и размера корпуса необходимо учитывать контактную схему, поляризацию, покрытие, способ оконцевания и условия эксплуатации.
Разбираем, какие параметры определяют взаимозаменяемость MIL-DTL-38999 Series III и СНЦ144, и показываем алгоритм проверки на примере конкретной позиции из каталога Cabsystems.
1. Что означает «аналог» для MIL-DTL-38999 Series III и СНЦ144

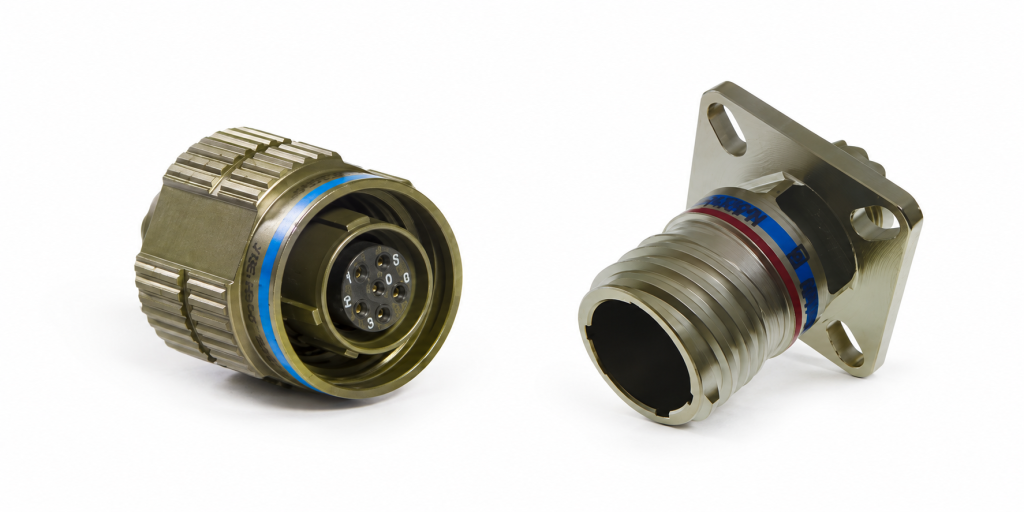

MIL-DTL-38999 Series III — семейство круглых электрических соединителей, применяемых в аппаратуре, рассчитанной на повышенные механические и климатические нагрузки. Для серии характерны резьбовое сочленение, различные контактные компоновки, варианты поляризации и покрытий корпуса.
СНЦ144 — серия цилиндрических электрических соединителей, для которой предусмотрены исполнения, соответствующие разъёмам семейства MIL-DTL-38999 Series III.
При этом необходимо различать три уровня совместимости:
- Механическая совместимость — соответствие размеров, сопрягаемых элементов, крепления и поляризации.
- Электрическая совместимость — совпадение контактной схемы, типа контактов и допустимых электрических параметров.
- Эксплуатационная совместимость — соответствие покрытия, температурного диапазона, стойкости к вибрации, влаге и другим воздействиям.
Разъёмы могут соответствовать друг другу по одному или нескольким параметрам, но требовать дополнительной проверки по остальным.
Главное: обозначение аналога в каталоге — основание начать проверку совместимости, а не автоматическое разрешение на замену компонента в конструкторской документации.
2. Какие параметры необходимо сравнить
При подборе замены недостаточно сверить название серии или количество контактов. Для конкретного исполнения необходимо проверить следующие характеристики.

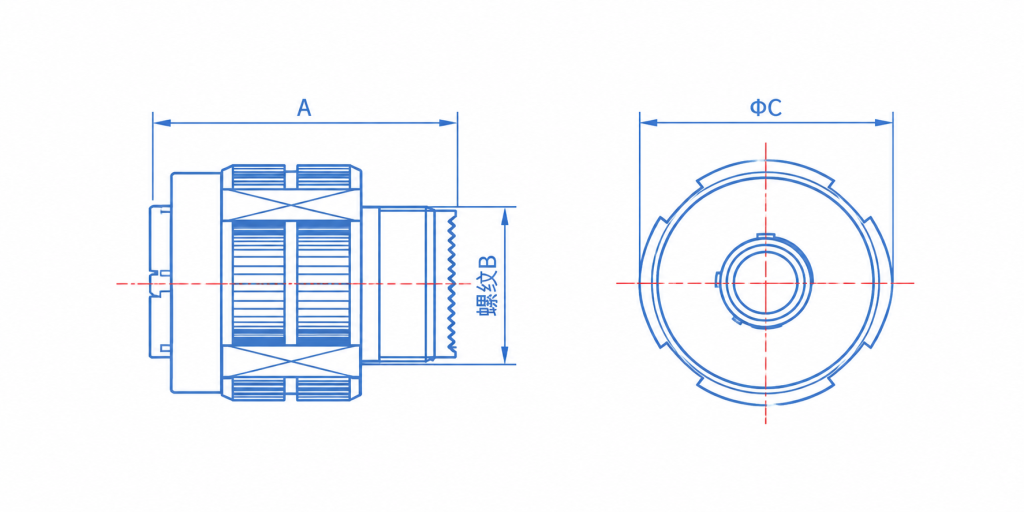

Тип корпуса и способ монтажа. Кабельные и приборные исполнения отличаются конструкцией и назначением. Даже при одинаковой контактной схеме они не являются взаимозаменяемыми по месту установки.
Контактная схема. Нужно проверить количество контактов, их размеры и расположение. Совпадение общего числа контактов не гарантирует одинаковую компоновку вставки.
Тип контактов. Необходимо сопоставить штыревое или гнездовое исполнение, а также типоразмер контактов и способ их установки.
Ключ и поляризация. Поляризационные элементы определяют допустимое положение сочленения. Различия в ключевании могут исключить механическую совместимость с установленной ответной частью.
Покрытие корпуса. Покрытие влияет на коррозионную стойкость, электрический контакт между корпусами и эксплуатационные свойства соединения. Варианты с разными покрытиями не следует считать равнозначными без проверки требований.
Провод и оконцевание. Необходимо проверить допустимое сечение провода, тип контакта и инструмент для обжима или другой предусмотренной технологии соединения.
Условия эксплуатации. Температура, вибрация, ударные нагрузки, герметичность и ресурс сочленений должны соответствовать требованиям оборудования.
3. Практический пример: D38999/26WG41SN и СНЦ144-41/21РО11-NWK
Рассмотрим конкретную пару из каталога Cabsystems.
В карточке D38999/26WG41SN указаны три соответствующих обозначения:
- СНЦ144-41/21РО11-NWK;
- СНЦ144К-41/21РО11-NWK;
- СНЦ144Д-41/21РО11-NWK.
Эти обозначения позволяют определить возможные варианты замены, однако их характеристики необходимо проверять по документации конкретного производителя.
Сравнение основных характеристик
Рассмотрим основные признаки соответствия двух исполнений.
| Параметр | D38999/26WG41SN | СНЦ144-41/21РО11-NWK |
|---|---|---|
| Тип корпуса | Кабельный, код 26 | Кабельное исполнение |
| Размер корпуса | G / 21 | 21 |
| Количество контактов | 41 | 41 |
| Контактная схема | G41 | 41/21 |
| Тип контактов | S, гнёзда | Р, гнёзда |
| Размер контактов | 20 | По схеме 41/21, требует сверки |
| Поляризация | N | N |
| Покрытие | W, кадмирование | W, код покрытия |
| Оконцевание | Обжимное | О11, обжимное исполнение |
Примечание: таблица отражает основные признаки соответствия по опубликованным обозначениям и каталогам. Для подтверждения полной взаимозаменяемости необходимо сверить документацию производителей.
Из сравнения видно, что исполнения соответствуют друг другу по ряду ключевых конструктивных признаков: количеству контактов, размеру корпуса, типу контактной части и поляризации.
Однако для подтверждения прямой замены необходимо дополнительно проверить установочные и сопрягаемые размеры, фактическое исполнение покрытия, электрические характеристики и совместимость с ответной частью.
Отдельного внимания заслуживают три варианта СНЦ144, перечисленные в карточке Cabsystems. Наличие общего соответствия не означает, что различия между этими исполнениями можно игнорировать. Их следует уточнять по документации конкретного производителя.
4. Почему совпадение контактной схемы ещё не гарантирует замену
Предположим, что в изделии установлен разъём с 41 гнездовым контактом. В каталоге найдено другое исполнение с таким же количеством контактов и соответствующим размером корпуса.
На первый взгляд компоненты подходят друг другу. Но при проверке могут обнаружиться различия:
- ответная часть имеет другую поляризацию;
- для контактов предусмотрен другой диапазон сечений проводов;
- покрытие корпуса не соответствует условиям эксплуатации;
- для сборки требуется другой обжимной инструмент;
- геометрия отдельных элементов не соответствует установочным ограничениям оборудования.
Каждый из этих факторов способен повлиять на возможность замены.
Взаимозаменяемость необходимо оценивать в составе конкретного соединения, а не только по двум обозначениям в каталоге.
5. Чек-лист перед согласованием аналога
Перед заменой MIL-DTL-38999 Series III на СНЦ144 или наоборот рекомендуем последовательно проверить:
1. Корпус и монтаж
Совпадают ли конструктивное исполнение, размеры и способ установки?
2. Контактная схема
Соответствуют ли количество, расположение и типоразмеры контактов?
3. Контактная часть
Совпадает ли штыревое или гнездовое исполнение?
4. Поляризация
Совместимы ли ключи и ответная часть?
5. Покрытие и эксплуатация
Соответствуют ли характеристики требованиям оборудования?
6. Кабель и оконцевание
Подходят ли сечение провода, контакты и технология сборки?
После проверки параметров необходимо сопоставить чертежи и документацию производителей. Для ответственных изделий целесообразно дополнительно проверить опытный образец в составе оборудования.
6. Подбор аналогов и кабельных сборок Cabsystems
При замене разъёма важно учитывать не только стоимость и доступность компонента, но и возможность его применения без изменения конструкции изделия.
Cabsystems поставляет разъёмы MIL-DTL-38999 Series III и помогает подбирать аналоги импортных и отечественных компонентов.
При необходимости специалисты проверяют совместимость разъёмов с кабелем и контактной системой, а собственное производство позволяет изготовить кабельные сборки и жгуты по техническому заданию.
Если требуется подобрать замену СНЦ144 или MIL-DTL-38999 Series III, направьте исходный партномер, параметры кабеля и требования к условиям эксплуатации. Это позволит оценить совместимость компонентов и предложить решение под конкретное изделие.
