Одинаковое количество контактов ещё не означает, что разъём подойдёт для замены. Разбираем, как проверить сечение и диаметр провода, контактную систему, уплотнение и способ оконцевания до запуска кабельного жгута в производство.

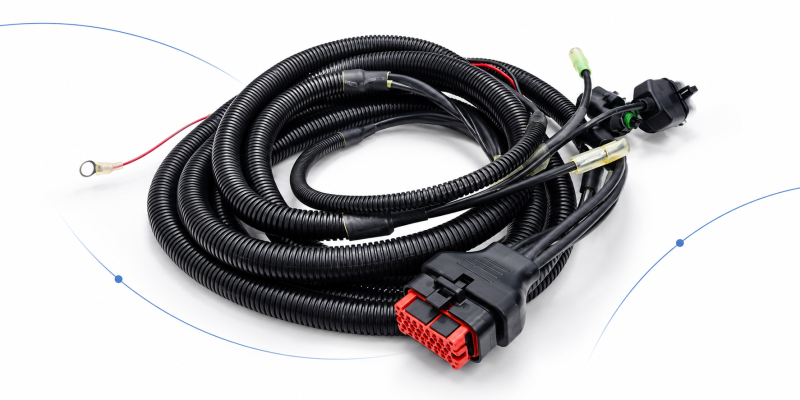

При замене разъёма в готовом кабельном жгуте легко ориентироваться на самый очевидный параметр — количество контактов. Если исходный разъём четырёхконтактный, кажется логичным подобрать другой на четыре контакта и заменить компонент.
На практике этого недостаточно. Даже при одинаковом количестве контактов разъёмы могут отличаться по допустимому сечению провода, наружному диаметру изоляции, диапазону контактов, конструкции уплотнений и технологии оконцевания.
В результате внешне подходящий компонент может потребовать изменения провода, инструмента или технологии сборки. Поэтому замену лучше проверять не как отдельный разъём, а как часть всей кабельной сборки.
Разбираем, какие параметры нужно сверить до запуска жгута в производство.
Главное правило: одинаковое количество контактов ещё не означает взаимозаменяемость разъёмов. Проверять нужно всю связку: провод → контакт → корпус разъёма → уплотнение → технология оконцевания.
1. Количество проводов и контактов
Первый этап — определить количество электрических цепей и необходимое число контактов.
Но одинаковая контактность говорит только о том, что два разъёма потенциально способны работать с одинаковым количеством проводников. Она не подтверждает их полную взаимозаменяемость.
Дополнительно необходимо проверить:
- назначение каждой цепи;
- тип и размер контактов;
- допустимые параметры проводника;
- схему распиновки;
- наличие свободных или резервных позиций.
Особенно это важно при замене компонента другого производителя или переходе на другую серию разъёмов.
2. Сечение провода
Следующий параметр — сечение проводника.
Контакт разъёма рассчитан на определённый диапазон проводов. Если выбранный провод выходит за этот диапазон, корректное соединение обеспечить нельзя просто потому, что контакт физически помещается в корпус.
При слишком малом или большом сечении относительно рабочего диапазона контакта может потребоваться другой типоразмер контакта либо пересмотр выбранного разъёма.
Поэтому при подборе замены нужно сопоставлять не только корпуса двух разъёмов, но и связку:
провод → контакт → корпус разъёма
На производстве Cabsystems используются обжим и пайка, а при опрессовке клемм контролируется усилие обжима. Это позволяет рассматривать контактное соединение как отдельный технологический параметр сборки, а не только как элемент комплектации.
Подробнее о производстве: кабельные сборки и жгуты под заказ Cabsystems.
3. Наружный диаметр провода
Одинаковое сечение жилы ещё не означает одинаковый наружный диаметр провода.
На него влияют толщина и материал изоляции, поэтому два провода с одинаковым сечением проводника могут по-разному взаимодействовать с уплотнением разъёма.
Для герметичного соединения это особенно важно: уплотнительный элемент должен работать в предусмотренном производителем диапазоне диаметров.
Поэтому при замене проверяем два отдельных значения:
- сечение жилы — для совместимости с контактом;
- наружный диаметр провода — для совместимости с уплотнением.
4. Диапазон контакта
Сам корпус разъёма может подходить по количеству позиций, но внутри него используется конкретная контактная система.
Необходимо проверить, какой контакт предусмотрен для выбранного корпуса и на какой диапазон проводов он рассчитан.
Здесь появляется одна из типичных ошибок при замене: сравниваются два корпуса, хотя фактически совместимость нужно проверять на уровне всей системы:
корпус + контакт + провод + уплотнение
Если хотя бы один элемент этой цепочки не соответствует требованиям, простой замены «один в один» уже не получается.
5. Уплотнение
Для герметичного разъёма уплотнение — функциональная часть соединения.
Например, в используемых Cabsystems разъёмах серии TE Connectivity Superseal применяется герметичная силиконовая манжета. Сама серия рассчитана на эксплуатацию с воздействием влаги и загрязнений, а материалы устойчивы к ряду агрессивных сред, включая соли, топливо, тормозную жидкость и масло.
При подборе аналога важно проверить не только заявленную защищённость разъёма, но и как именно обеспечивается герметизация конкретного провода.
Если диаметр провода не соответствует диапазону уплотнителя, одинаковое количество контактов и подходящий корпус проблему не решают.
6. Способ оконцевания
Последний параметр перед заменой — технология соединения контакта с проводом.
В кабельных сборках могут использоваться разные способы оконцевания, в том числе обжим и пайка. Замена разъёма способна изменить не только перечень комплектующих, но и производственный процесс: потребовать другого инструмента, оснастки или операции.
На производстве Cabsystems выполняются мерная резка, зачистка, разделка изоляции и экрана, лужение и опрессовка клемм; при необходимости применяются дополнительные технологии герметизации и защиты соединений.
Поэтому способ оконцевания необходимо проверить до изготовления партии, а не после получения новых компонентов.
Чек-лист перед заменой разъёма
Перед тем как подтвердить замену герметичного разъёма в кабельном жгуте, последовательно проверьте:
1. Количество проводов и контактов
Совпадает ли требуемая схема подключения.
2. Сечение проводника
Входит ли оно в рабочий диапазон контакта.
3. Наружный диаметр провода
Подходит ли он под выбранное уплотнение.
4. Контактная система
Совместимы ли контакт, провод и корпус.
5. Уплотнение
Сохраняется ли требуемая герметизация.
6. Способ оконцевания
Подходит ли технология и необходимый инструмент.
Только после проверки всей цепочки можно оценивать разъём как полноценную замену в конкретной кабельной сборке.
Если замена разъёма затрагивает весь жгут
При замене компонента задача часто выходит за рамки подбора одной позиции. Нужно проверить провод, контакты, уплотнения, технологию сборки и требования к готовому изделию.
Cabsystems производит кабельные жгуты и сборки по индивидуальным ТЗ — от прототипа до серии. Инженеры подбирают материалы, разъёмы и технологию, а производство включает обжим и пайку, вязку жгутов, герметизацию и этапный контроль.
Если необходимо заменить разъём в существующей сборке или подобрать компонент для нового жгута, можно передать специалистам Cabsystems исходное ТЗ и параметры кабеля — мы проверим совместимость компонентов и предложим решение под производство.
