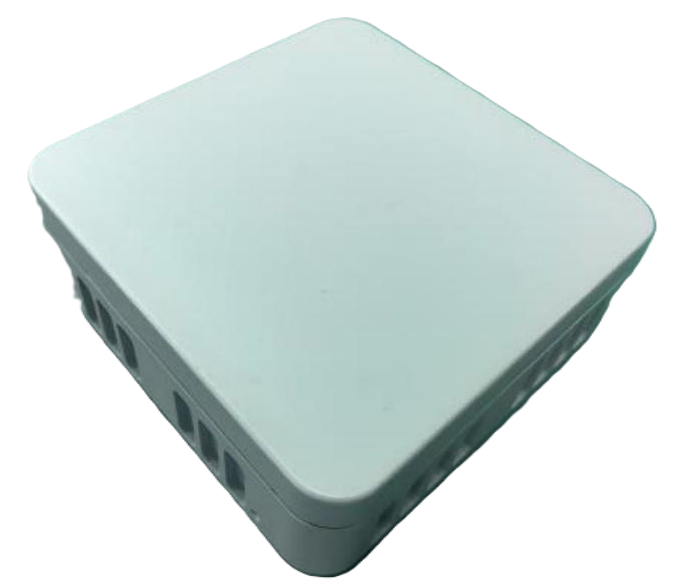

Антенна CS-103T-JT

Функции антенны CS-103T-JT
- Обеспечивает приём, усиление, преобразование частоты вниз (down-conversion),фильтрацию и помехозащитную обработку сигналов 4 каналов частотных диапазонов
BDS B1 и GPS L1.
- Поддерживает приём сигналов BDS B1, GPS L1 и GPS L2, что позволяет повысить точность и стабильность позиционирования.
- Реализует три функции широкополосной защиты от помех.
- Представляет собой 4-канальную антенно-фазированную решётку с функцией подавления помех для сигналов BDS B1/GPS L1, включающую 1 канал высокоточных антенных элементов для BDS B1, GPS L1 и GPS L2 (данный канал используется для переключения между режимами подавления помех B1/L1 и высокоточным режимом B1/L1/L2).
- Поддерживает адаптивное переключение между высокоточным и помехозащищённым режимами для диапазонов B1, L1 и L2. При возникновении помех в одном или обоих диапазонах B1 и L1 система автоматически переключается в режим подавления помех B1/L1. При отсутствии помех по умолчанию используется высокот

Основные характеристики:

- Высокоточные частотные диапазоны: BD-B1, GPS L1, L2;
- Частоты подавления помех: BD-B1, GPS L1;
- Выходная мощность РЧ-сигнала: –50~65 dBm;
- Импеданс: 50 Ω;
- Количество каналов: 4 канала B1/L1, 1 канал B1/L1/L2;
- Тип защиты от помех: Подавление;
- Эффективность подавления помех (ISR): для 3 широкополосных помех: ≥85 dB при –130 dBm; для 1 широкополосной помехи: ≥95 dB при –130 dBm;
- MTBF: ≥2000 h;
- Время непрерывной работы: ≥24 ч;
- Источники помех: От 1 до 3 источников помех с разных направлений;
- Питание: 9–32 В DC;
- Потребляемая мощность: ≤12 Вт;
- Габариты: 100 × 100 × 37 мм;
- Масса: ≤600 г;
- Рабочая температура: –40 °C…+70 °C, влажность 10–90 % RH;
- Температура хранения: –45 °C…+85 °C, влажность 10–95 % RH;
- Степень защиты: IP65;
- Физические интерфейсы: Питание: J30J-9ZK; РЧ-разъём: SMA-K.
