Характеристики
Партномер
—
NI4‑1‑H630‑2NYA‑S04A
Цена по запросу
Под заказ
Нашли дешевле?
В корзину
Купить в 1 клик
Стоимость доставки индивидуально рассчитывается для каждого заказа

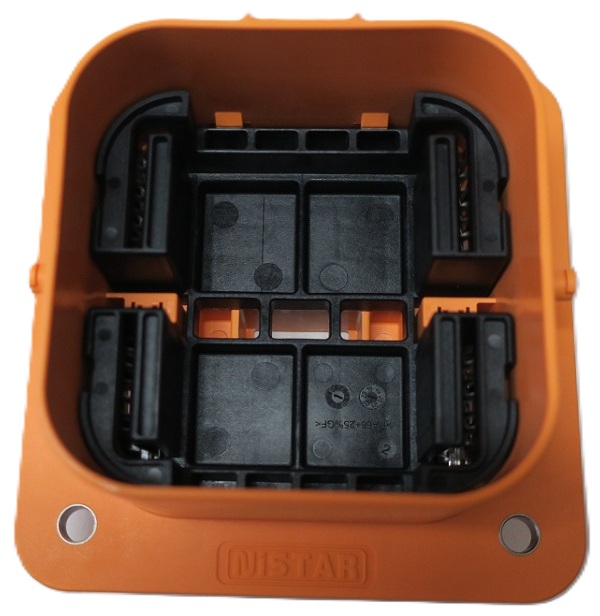

Данное изображение предназначено только для общего ознакомления с приблизительным видом товара. Для более точной информации обратитесь к технической документации или к менеджеру отдела продаж. Компания оставляет за собой право изменять изображение без уведомления.
Описание
MSD‑розетка NI4‑1‑H630‑2NYA‑S04A, фронтальный монтаж (RUT‑719‑0006)
NI4‑1‑H630‑2NYA‑S04A — стационарная розетка MSD фронтального монтажа для установки на стенку корпуса батареи. В паре с вилкой NI4‑1‑S550‑2NYA образует высоковольтный разъём‑прерыватель цепи до 800 В DC.
Технические характеристики:
Номинальный ток линии: до 630 А (серия 630 Service switch).
Номинальное напряжение: 800 В DC.
Максимальный рабочий ток (по чертежу): 250 А.
Материалы:
корпус (shell) — PA66 UL94 V‑0;
внутренняя пластиковая часть — PA66 UL94 V‑0;
силовые шины — медная шина;
уплотнение — силиконовая резина.
Диапазон температур: −40…+125 °C.
Сопротивление изоляции: ≥ 500 MΩ.
Испытательное напряжение: 3500 В AC, ток утечки ≤ 5 mA.
Степень защиты: IP67 после состыковки.
HVIL (high voltage interlock): есть.
Экранирование: нет.
Монтаж: фронтальный, через 4 сквозных отверстия Ø 6,5 мм, рекомендуемый вырез 86 × 84,8 мм с радиусом углов R20,5.
Резьбовые отверстия в корпусе: 4× М6 (слепые).
Основные размеры фланца: 110 × 86 мм.
NI4‑1‑H630‑2NYA‑S04A — стационарная розетка MSD фронтального монтажа для установки на стенку корпуса батареи. В паре с вилкой NI4‑1‑S550‑2NYA образует высоковольтный разъём‑прерыватель цепи до 800 В DC.
Технические характеристики:
Номинальный ток линии: до 630 А (серия 630 Service switch).
Номинальное напряжение: 800 В DC.
Максимальный рабочий ток (по чертежу): 250 А.
Материалы:
корпус (shell) — PA66 UL94 V‑0;
внутренняя пластиковая часть — PA66 UL94 V‑0;
силовые шины — медная шина;
уплотнение — силиконовая резина.
Диапазон температур: −40…+125 °C.
Сопротивление изоляции: ≥ 500 MΩ.
Испытательное напряжение: 3500 В AC, ток утечки ≤ 5 mA.
Степень защиты: IP67 после состыковки.
HVIL (high voltage interlock): есть.
Экранирование: нет.
Монтаж: фронтальный, через 4 сквозных отверстия Ø 6,5 мм, рекомендуемый вырез 86 × 84,8 мм с радиусом углов R20,5.
Резьбовые отверстия в корпусе: 4× М6 (слепые).
Основные размеры фланца: 110 × 86 мм.
