Характеристики
Партномер
—
NI4‑1‑S550‑2NYA
Цена по запросу
Под заказ
Нашли дешевле?
В корзину
Купить в 1 клик
Стоимость доставки индивидуально рассчитывается для каждого заказа
Данное изображение предназначено только для общего ознакомления с приблизительным видом товара. Для более точной информации обратитесь к технической документации или к менеджеру отдела продаж. Компания оставляет за собой право изменять изображение без уведомления.
Описание

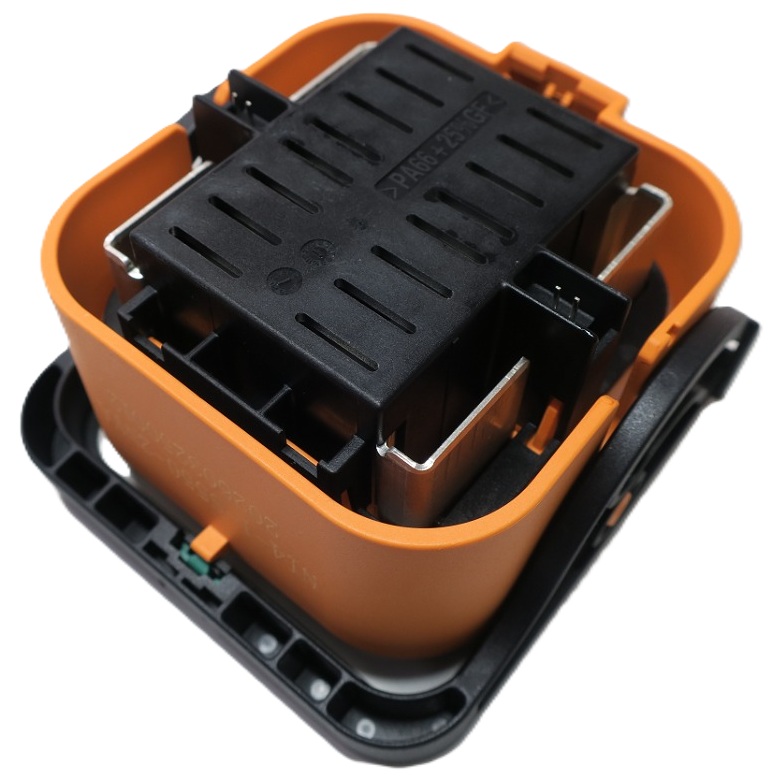

NI4‑1‑S550‑2NYA — ручной сервисный разъём‑прерыватель (MSD plug) для высоковольтных аккумуляторных систем с номинальным напряжением до 800 В DC. Конструкция вилки рассчитана на установку предохранителя 550 А и обеспечивает безопасное ручное размыкание HV‑цепи при обслуживании оборудования.
Технические характеристики:
Номинальный ток предохранителя: 550 А (варианты серии: 500/550/630 А).
Номинальное напряжение: 800 В DC.
Максимальный рабочий ток сборки: 250 А (по данным чертежа).
Материалы:
корпус/кожух — PA66 UL94 V‑0;
пластиковая вставка — PA66 UL94 V‑0;
силовые выводы — латунная/медная шина;
уплотнения — силиконовая резина.
Диапазон температур: −40…+125 °C.
Электрическая прочность: 3500 В AC, ток утечки ≤ 5 mA.
Сопротивление изоляции: ≥ 500 MΩ.
Степень защиты: IP67 в состыкованном состоянии.
Высоковольтный интерлок (HVIL): есть.
Экранирование: отсутствует.
Габариты по корпусу: примерно 104,5 × 102,1 × 57,5 мм (см. чертёж, для 630‑й базы).
Технические характеристики:
Номинальный ток предохранителя: 550 А (варианты серии: 500/550/630 А).
Номинальное напряжение: 800 В DC.
Максимальный рабочий ток сборки: 250 А (по данным чертежа).
Материалы:
корпус/кожух — PA66 UL94 V‑0;
пластиковая вставка — PA66 UL94 V‑0;
силовые выводы — латунная/медная шина;
уплотнения — силиконовая резина.
Диапазон температур: −40…+125 °C.
Электрическая прочность: 3500 В AC, ток утечки ≤ 5 mA.
Сопротивление изоляции: ≥ 500 MΩ.
Степень защиты: IP67 в состыкованном состоянии.
Высоковольтный интерлок (HVIL): есть.
Экранирование: отсутствует.
Габариты по корпусу: примерно 104,5 × 102,1 × 57,5 мм (см. чертёж, для 630‑й базы).
