Характеристики
Партномер
—
SWT900
Тип товара
—
Антенна
Частотный диапазон
—
1166-1278 МГц; 1521-1608 МГц
Поляризация
—
Правая круговая поляризация (RHCP)
Рабочий ток, мА
—
≤45 мА
Вес, г
—
≤450
Все характеристики
Цена по запросу
Под заказ
Нашли дешевле?
В корзину
Купить в 1 клик
Стоимость доставки индивидуально рассчитывается для каждого заказа

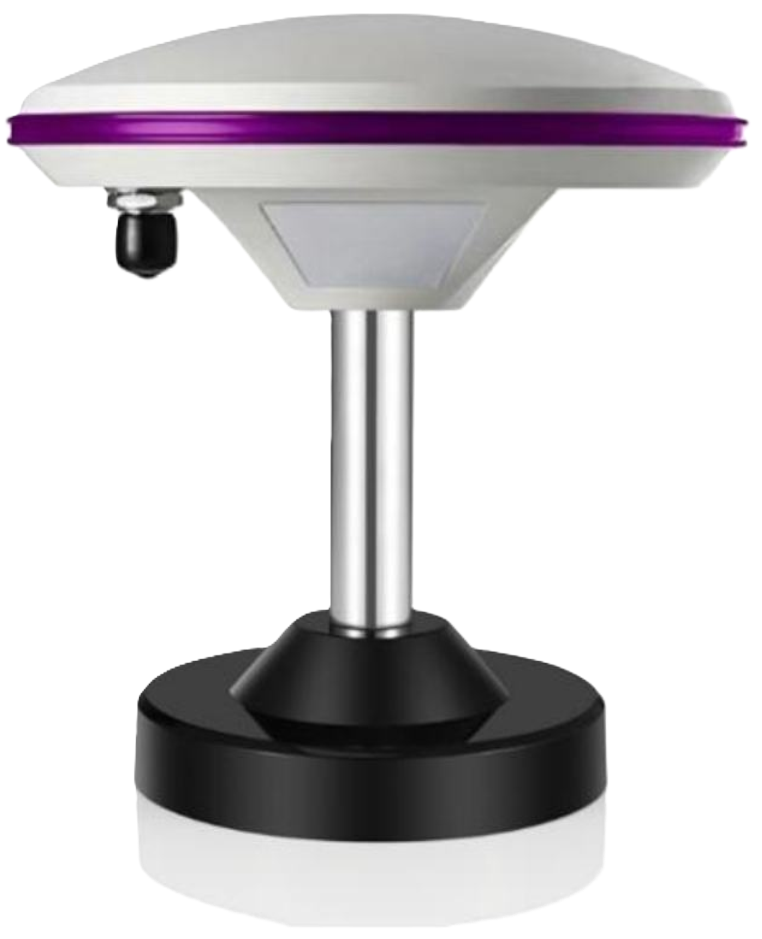

Данное изображение предназначено только для общего ознакомления с приблизительным видом товара. Для более точной информации обратитесь к технической документации или к менеджеру отдела продаж. Компания оставляет за собой право изменять изображение без уведомления.
Описание
Рабочие частоты:
BDS: B1A/B1I/B1C/B2I/B2a/B2b/B3A/B3AE/B3Q
GPS: L1/L2/L5
GLONASS: G1/G2/G3
GALILEO: E1/E5a/E5b/E6
ABAS: L1/L5
QZSS: L1/L2/L5/L6
IRNSS: L5
L-Band
Диапазон частот: 1166-1278 МГц; 1521-1608 МГц
Импеданс: 50 Ω
Поляризация: Правая круговая поляризация (RHCP)
Угол покрытия горизонтальной поверхности: 0–360°
КСВН на выходе: ≤2
Максимальное усиление: ≥5 dBi
Коэффициент осевого отношения антенны: ≤3 dB
Ошибка фазового центра: ±2 мм
Усиление: 40 dB ± 2 dB
Коэффициент шума: ≤2 dB
КСВН на выходе: ≤2
Выходной импеданс: 50 Ω
Равномерность полосы: ±2 dB
Точка компрессии P1 на выходе: ≥0 dBm
Рабочее напряжение: 3,3–16 В DC
Рабочий ток: ≤45 мА (типовое значение)
Дифференциальная задержка передачи: ≤5 нс
Размер антенны: 154 × 63 мм
Тип разъёма: TNC-K
Нижняя монтажная резьба: Подходит для установки на центрировочную веху. Спецификация резьбы: UNC 5/8"-11, крупная резьба, глубина 12–14 мм
Масса: ≤450 г
Рабочая температура: -40°C ~ +85°C
Температура хранения: -55°C ~ +85°C
Влажность: 95%, без конденсации
Степень защиты: IP67
BDS: B1A/B1I/B1C/B2I/B2a/B2b/B3A/B3AE/B3Q
GPS: L1/L2/L5
GLONASS: G1/G2/G3
GALILEO: E1/E5a/E5b/E6
ABAS: L1/L5
QZSS: L1/L2/L5/L6
IRNSS: L5
L-Band
Диапазон частот: 1166-1278 МГц; 1521-1608 МГц
Импеданс: 50 Ω
Поляризация: Правая круговая поляризация (RHCP)
Угол покрытия горизонтальной поверхности: 0–360°
КСВН на выходе: ≤2
Максимальное усиление: ≥5 dBi
Коэффициент осевого отношения антенны: ≤3 dB
Ошибка фазового центра: ±2 мм
Усиление: 40 dB ± 2 dB
Коэффициент шума: ≤2 dB
КСВН на выходе: ≤2
Выходной импеданс: 50 Ω
Равномерность полосы: ±2 dB
Точка компрессии P1 на выходе: ≥0 dBm
Рабочее напряжение: 3,3–16 В DC
Рабочий ток: ≤45 мА (типовое значение)
Дифференциальная задержка передачи: ≤5 нс
Размер антенны: 154 × 63 мм
Тип разъёма: TNC-K
Нижняя монтажная резьба: Подходит для установки на центрировочную веху. Спецификация резьбы: UNC 5/8"-11, крупная резьба, глубина 12–14 мм
Масса: ≤450 г
Рабочая температура: -40°C ~ +85°C
Температура хранения: -55°C ~ +85°C
Влажность: 95%, без конденсации
Степень защиты: IP67
Характеристики
Партномер
SWT900
Тип товара
Антенна
Частотный диапазон
1166-1278 МГц; 1521-1608 МГц
Поляризация
Правая круговая поляризация (RHCP)
Рабочий ток, мА
≤45 мА
Вес, г
≤450
Интервал рабочих температур
-40°C ~ +85°C
Степень защиты
IP67
Разъёмы
TNC-K
