Как читать парт-номер разъёма Weipu серии S

Парт-номер разъёма Weipu — это система обозначений, в которой зашиты все основные параметры: серия, размер, тип корпуса, информация о контактах и кабеле, способ монтажа. Если знать логику построения партномера, вы сможете выбрать нужный разъём по артикулу без долгого поиска в каталоге. Давайте разберемся, как читать парт-номер разъема Weipu серии S.

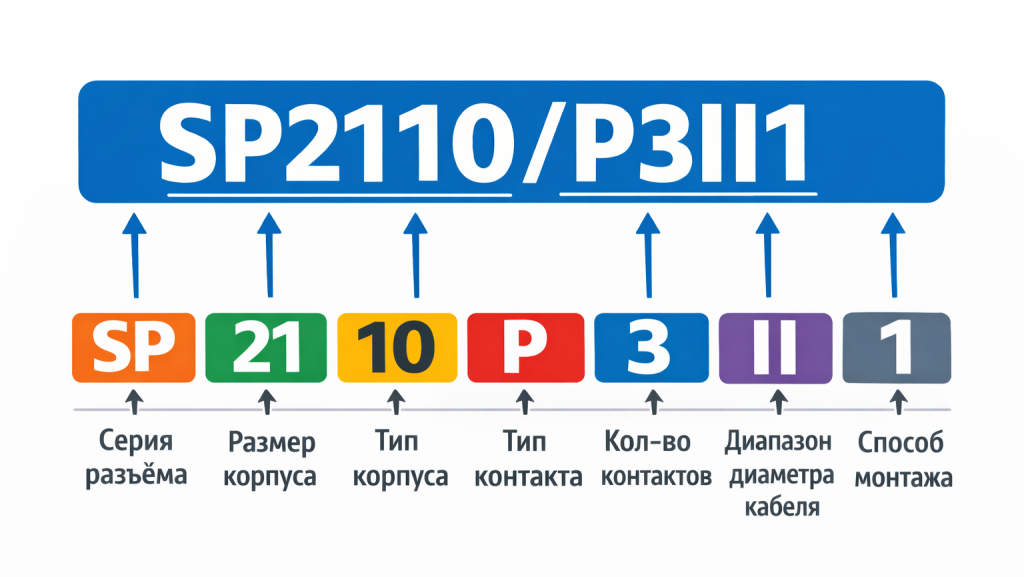

Общая структура парт-номера на примере разъема SP2110/P3II1

Расшифровка элементов парт-номера серии S

1. Серия

SP2110/P3II1.SP2110/P3II1. Первые буквы указывают на полное наименование серии разъёма, определяют его конструктив и класс применения:

• SP — пластиковые цилиндрические разъёмы с резьбовым соединением, размер корпуса 11-29, защита IP 67-68.
• SY — пластиковые цилиндрические разъёмы с соединением байонет, размер корпуса 11-29, защита IP 67-68.
• SF — металлические разъёмы с push-pull из латунного сплава с хромированным покрытием, размер корпуса 6-20, защита IP 44, IP 67.
• SA — металлические push-pull разъёмы из анодированного алюминиевого сплава, размер корпуса 6-28, защита IP 67.
• ST — металлические разъёмы с резьбовым соединением из цинкового сплава с чёрным никелевым покрытием, защита IP67, размер корпуса 12.

2. Размер корпуса

SP2110/P3II1. Цифры после серии обозначают размер корпуса - диаметр монтажного отверстия панели в мм. Примеры:

• SP1310/P7II → размер корпуса 13.
• SP1711/S3I→ размер корпуса 17.

Чем больше размер, тем выше допустимые токи и больше возможное количество контактов.

3. Тип корпуса

SP2110/P3II1. Две цифры перед слэшем определяют конструктивное исполнение разъёма и место его крепления. Возможные типы корпусов:

• 10 → кабельный разъем.
• 11 → межкабельный разъем.
• 12 → панельный разъем крепление гайкой внутри.
• 13 → панельный разъем с фланцем.
• 15 → панельный разъем, крепление гайкой снаружи.

4. Тип контактов

SP2110/P3II1. Буква после слэша определяет тип контактов:

• P — вилка (штыревой контакт, «папа»).
• S — розетка (гнездовой контакт, «мама»).

5. Количество контактов

SP2110/P3II1. Цифра после обозначения типа контактов - общее число контактов (пинов) в разъёме. Примеры:

• SP1310/P7II → количество контактов 7.
• SP1711/S3I → количество контактов 3.

Доступные конфигурации зависят от серии и размера корпуса.

6. Диаметр кабеля

SP2110/P3II1. При подборе разъема важно знать диаметр вашего кабеля. В парт-номере разъема указан диапазон наружного диаметра кабеля. Он может обозначаться I, II, III. Измеряется в мм. Например:

• Разъем SP1310/S6I подойдет на кабель диаметром 4-6,5 мм.
• Разъем SP2111/S8II3 подойдет на кабель диаметром 7-12 мм.

Точный диапазон диаметра кабеля смотрите в описании разъема в каталоге.

7. Способ монтажа

SP2110/P3II1. Цифры 1, 2, 3 в конце парт-номера обозначают способ монтажа разъема. Если в конце парт-номера нет такой цифры, то по умолчанию способ монтажа - 1, пайка. Возможные способы монтажа:

• 1 — пайка.
• 2 — винтовое соединение.
• 3 — обжим.

8. Наличие крышки

Если в конце партномера есть обозначение С, то разъем поставляется с крышкой. Например, в разъеме SP2111/S8II3C крышка точно есть. При отсутствии этого обозначения информацию о наличии крышки нужно уточнять в описании разъема в каталоге.

Разбор парт-номера разъема SP2110/P3II1, взятого в качестве примера в этой статье:

Серия SP. Размер корпуса 21 мм. Тип корпуса 10 - разъем на кабель. Тип контакта P - вилка. Количество контактов 3. Диапазон диаметра кабеля II - 7-12 мм. Способ монтажа 1 - пайка.

Если Вам необходим подбор разъема, обратитесь к нашему менеджеру по телефону +7 (812) 467-96-67 или напишите на почту sale@weipu.ru. Оперативно свяжемся с Вами и проконсультируем.

Полный каталог разъемов Weipu можно посмотреть по ссылке.
