Cabsystems предлагает решения, позволяющие заменить отечественные и зарубежные разъёмы без потери функциональности, с оптимальными сроками поставки и контролируемым качеством.
В условиях нестабильных поставок и ограниченного доступа к компонентной базе предприятия всё чаще сталкиваются с необходимостью подбора надёжных аналогов соединителей.
Какие разъёмы сегодня требуют подбора аналогов
Отечественные: ШР, СШР, 2РТТ, ОНЦ БС, 2РМТ, 2РМДТ, СНЦ13, 14, 42, СНЦ23, СНЦ28, СНЦ144, СКЦ102, ОС144Е, СНЦ147, МР1, РС
Мы предлагаем функционально совместимые решения, которые могут быть интегрированы в существующие системы без доработок.
Основные аналоги отечественных серий
| Серия | СНЦ13, 14, 42 | СНЦ23 | СНЦ28 | СНЦ144, СКЦ102 | СНЦ147 | ШР, 2РТТ | 2РМ | МР1 | РС | 2PM |
|---|---|---|---|---|---|---|---|---|---|---|
| Аналог Cabsystems | ZH13 / 14 / 42 | ZH23 | ZH28 | J599 | JY83723 / ZH83723 | P.ZP.PR | 2PX | МР1 | РС | 2PM |

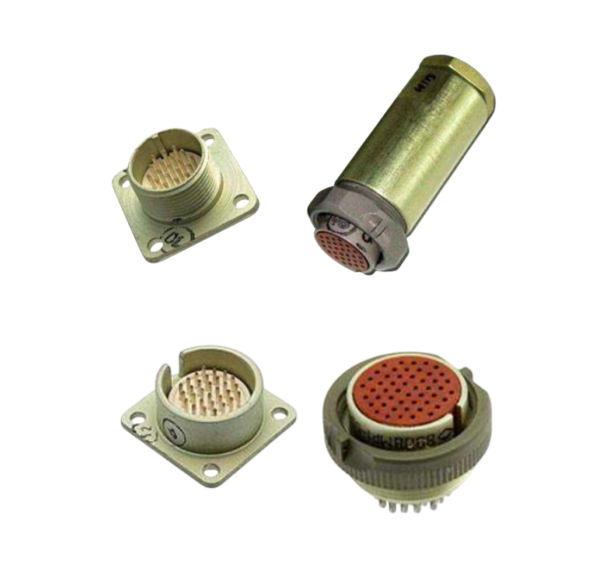

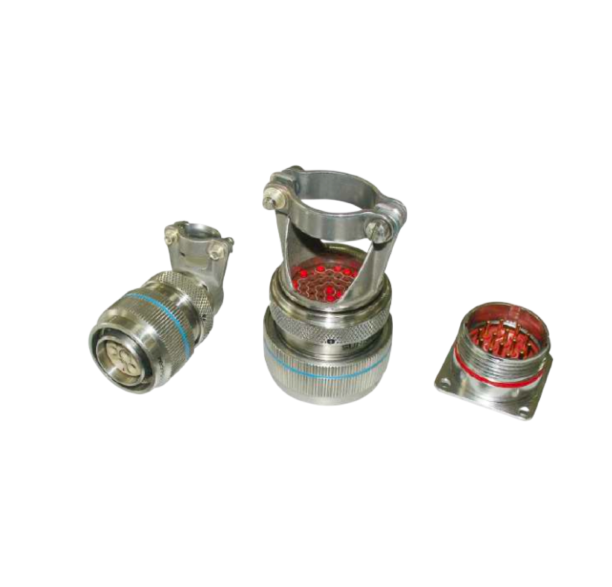

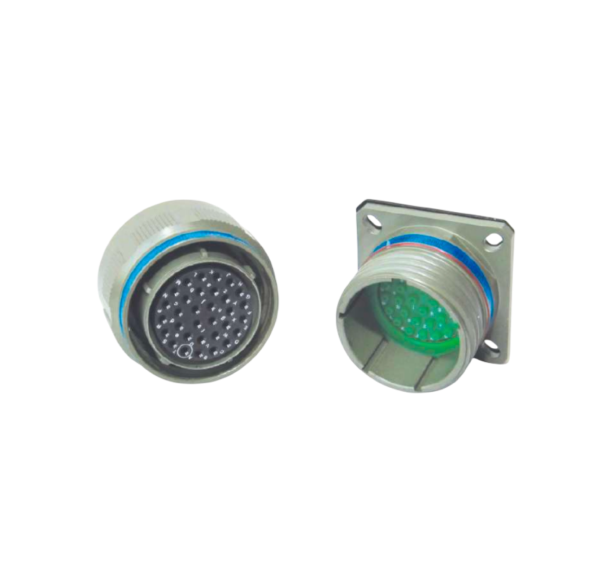

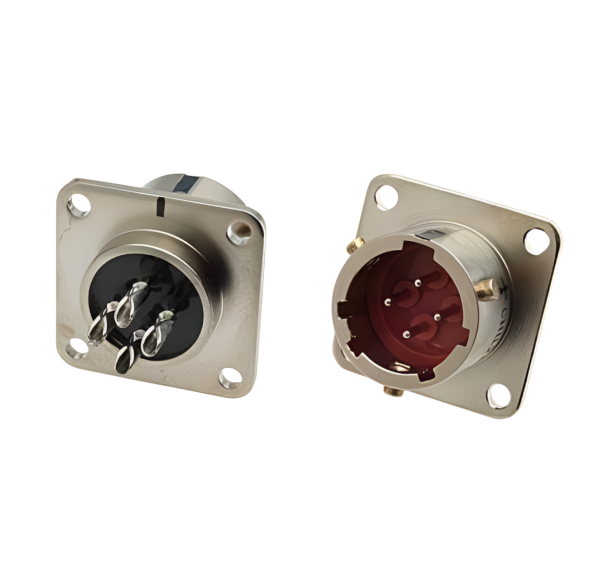

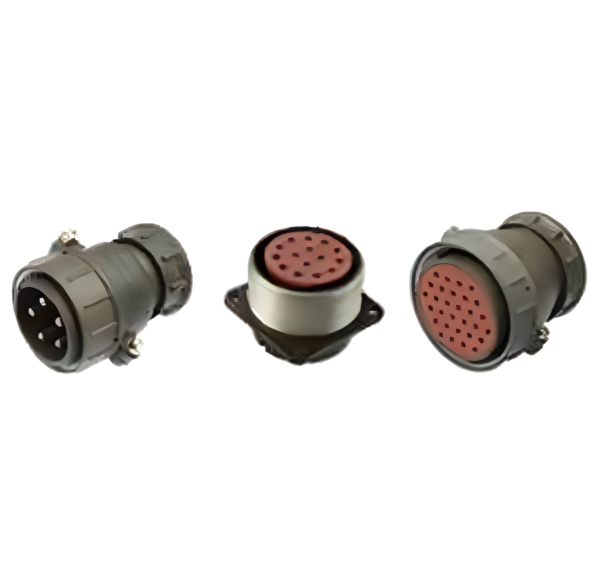

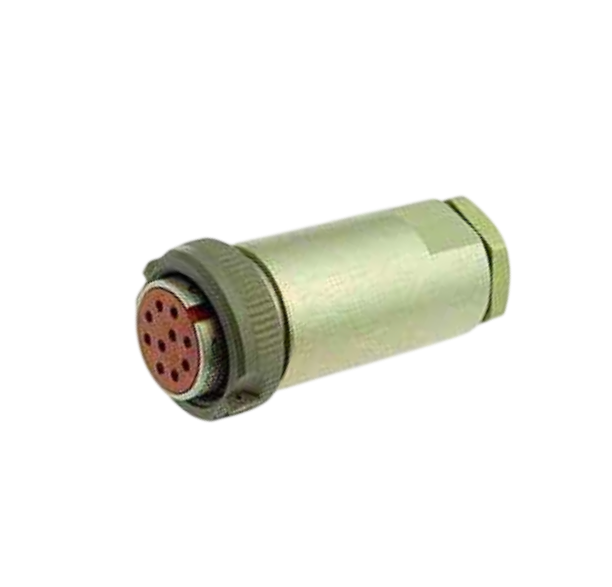

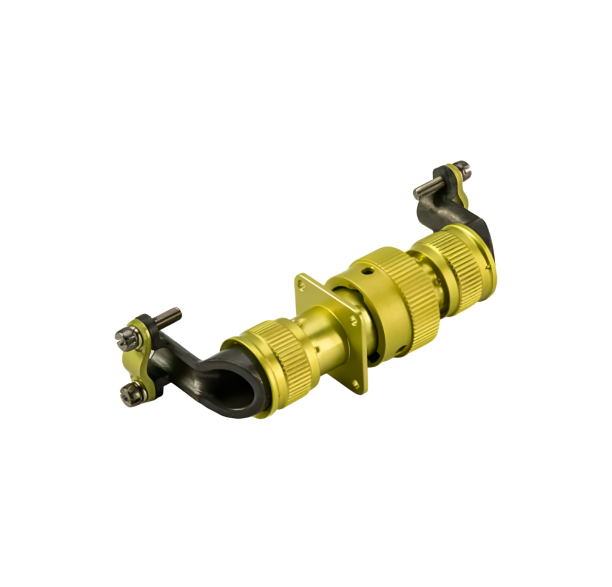

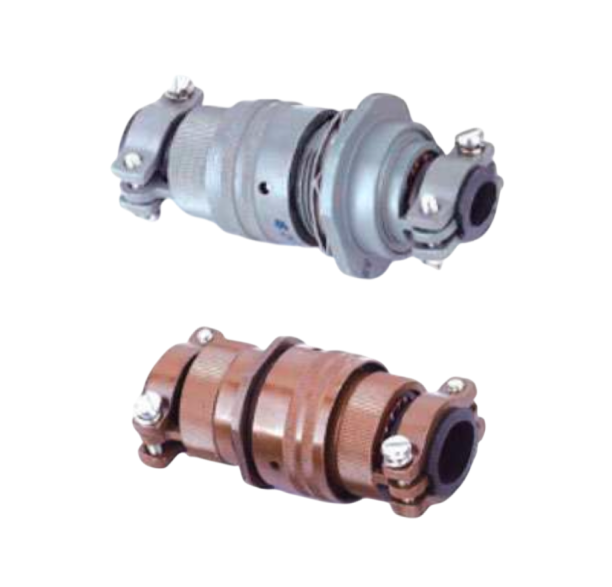

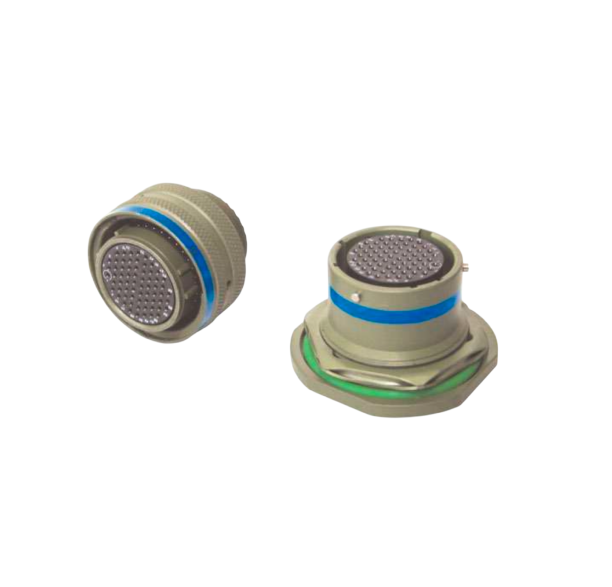

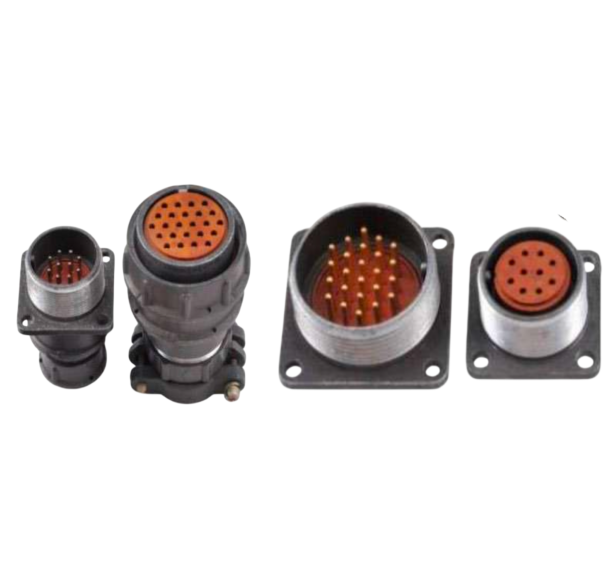

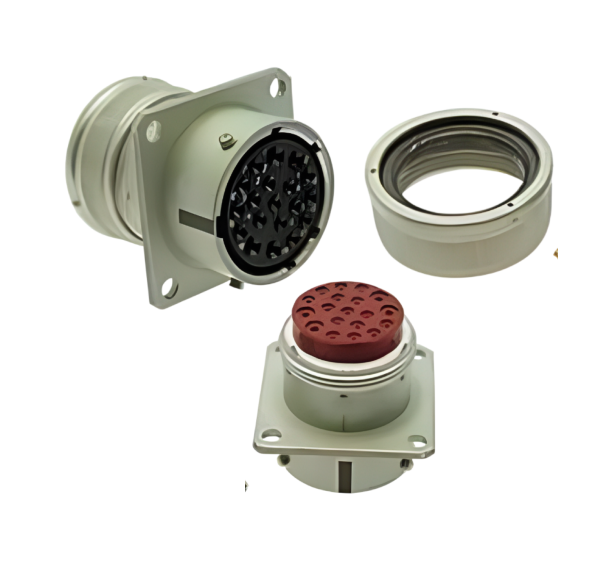

| Изображения |
|
|
 |
 |
|
|
|
|
|
|
|
Контакты Ток Напряжение |
до 102 / 2 А / 140 В | до 35 А / 2100 В | до 35 А / 700 В | до 128 контактов | до 61 контакта | до 200 А / 850 В | до 75 А | до 102 / 0,5 А | до 200 В | 5–40 А / 700 В |
|
Температура Ресурс |
–65…+85 °C / ≥250 циклов | –65…+155 °C / ≥500 циклов | –65…+155 °C / ≥500 циклов | –65…+200 °C / ≥500 циклов | –65…+250 °C / ≥500 циклов | –60…+150 °C / ≥500 циклов | –65…+85 °C / ≥250 циклов | –60…+150 °C / ≥250 циклов | –60…+85 °C / ≥250 циклов | –60…+200 °C / ~500 циклов |
| Дополнительно | байонет, всеклиматическое исполнение | байонет, анодированный алюминий | высокая влажность | экранирование до 85 дБ | устойчивость к агрессивной среде | силовые применения | кабельные и панельные | компактные | резьбовое соединение | герметичные/негерметичные, устойчивость к вибрациям |
Аналоги международных MIL‑стандартов
| Стандарт | MIL‑DTL‑38999 | MIL‑DTL‑26482 | MIL‑C‑5015 | MIL‑DTL‑83723 |
|---|---|---|---|---|
| Аналог | JY27XXX / J599 | JY311X / JY347 | 2PM | ZH / JY серии |
| Изображения |
|
|
|
|
| Особенности | высокая плотность контактов, экранирование | герметичность, устойчивость к нагрузкам | силовые применения | устойчивость к вибрациям и агрессивной среде |
Производственные возможности
- Собственное производство в Санкт-Петербурге
- Автоматизированное оборудование
- Изготовление кабельных сборок и жгутов
- Работа с контактами до шага 1.0 мм
- 100% контроль качества
Почему выбирают Cabsystems
- Подбор аналогов под конкретные задачи и ТЗ
- Совместимость с отечественными и международными стандартами
- Срок производства и поставки — до 2 месяцев
- Возможность формирования складского запаса в РФ
- Конкурентная стоимость
- Техническая поддержка на всех этапах проекта
Нужен аналог под вашу задачу?
Мы поможем подобрать решение под конкретные требования:
- Подбор аналога под серию или техническое задание
- Предоставление технической документации
- Поставка образцов для тестирования
