Отказ соединения в промышленной среде — это аварийная остановка, незапланированный ремонт и потери. BEISIT предлагает сертифицированные решения для тяжёлых условий эксплуатации: разъёмы HDC, соединители M12 и взрывозащищённые кабельные вводы ATEX/IECEx — доступны в каталоге Cabsystems.
IP67 / IP68 HDC M12 ATEX / IECEx VDE Germany
- Что рассматриваем? Три ключевые серии BEISIT — промышленные разъёмы HDC, цилиндрические соединители M12 и взрывозащищённые кабельные вводы.
- Почему это важно? Сертифицированные решения с подтверждённой защитой для работы в агрессивных средах, при вибрациях и в зонах с риском взрыва.
- Какую задачу решают? Надёжное соединение силовых и сигнальных линий в машиностроении, нефтегазовой, добывающей и химической промышленности.
О производителе BEISIT
BEISIT Electric Tech (Hangzhou) Co., Ltd.
Официальный дистрибьютор
BEISIT Electric Tech (Hangzhou) Co., Ltd. — международный производитель компонентов для кабельных соединений. Миссия компании — обеспечить глобальную промышленность надёжными, защищёнными и сертифицированными решениями для передачи питания, сигнала и данных.
Компания подтвердила инженерный уровень независимыми сертификациями: производитель кабельных вводов с сертификатом VDE (Германия), первый китайский производитель, получивший европейский патент на кабельный ввод, и первый, чьи вводы с маркировкой UL прошли сертификацию непосредственно в Китае. Продукция соответствует стандартам DIN, VDE, UL, EN и ATEX.
Продуктовый портфель:
- Промышленные разъёмы HDC — серии HA, HE, HEE, HD, HDD, HK, HQ, HSB. От 3 до 400+ контактов, 10–830А, 250–690В
- Цилиндрические соединители M12 — кодировки A, B, D, X, S, T, K, L. Розетки, вилки, кабельные сборки, IP67/IP68
- Взрывозащищённые кабельные вводы — серия Ex. Одиночное и двойное уплотнение, резьба M/PG/NPT, материалы: латунь, нержавеющая сталь 304/316/316L, пластик
- Кабельные вводы стандартные — пластик и металл, IP65–IP68, резьба PG, M, NPT
- Жидкостные соединители push-pull, байонетные и самозащёлкивающиеся
Сертификаты:
VDE Germany UL (Китай) ATEX / IECEx EU Patent ISO 9001 IP65 – IP68
Инженерные преимущества для ваших проектов
IP65 – IP68
Надёжная работа в условиях влаги, пыли и агрессивных сред — подтверждено независимыми испытаниями.
Инженерная поддержка
Подбор серии и конфигурации под ТЗ: тип вставки, сечение кабеля, материал корпуса, тип фиксации.
Кастомизация
Подбор и модификация решения под конкретную задачу — без дополнительных затрат на разработку нестандартных компонентов.
Стабильность поставок
Официальный дистрибьютор, склад в РФ, прямые поставки без риска контрафакта и непредсказуемых сроков.
Ключевые серии BEISIT: технические характеристики

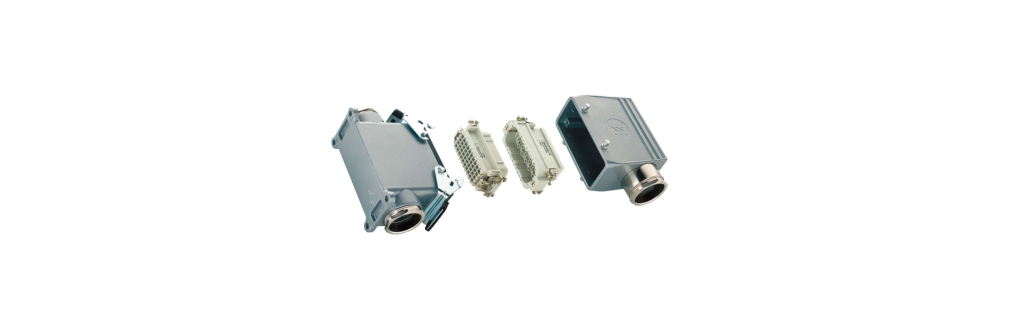

1. Промышленные разъёмы HDC (Heavy-Duty Connectors)
Стандартные корпусы и вставки: HA · HE · HEE · HD · HDD · HDDD · HSB · HK · HQ
Разъёмы HDC разработаны в соответствии с IEC 61984 для быстрых надёжных соединений при передаче питания, сигналов и данных. Сохраняют работоспособность в самых тяжёлых условиях: железнодорожный транспорт, энергетика, умное производство.
Электрические параметры по сериям:
|
Серия
|
Контакты
|
Ток
|
Напряжение
|
Подключение
|
|
HA
|
3–32 + PE
|
16А
|
250В
|
Винт / Обжим / Cage Clamp
|
|
HE
|
6–48 + PE
|
16А
|
500В
|
Винт / Обжим / Cage Clamp
|
|
HD
|
7–128 + PE
|
10А
|
250В
|
Обжим
|
|
HSB
|
6–12 + PE
|
35А
|
690В
|
Винт
|
|
HK
|
4–8 + PE
|
80А
|
830–400В
|
Винт
|
|
HQ
|
5–21 + PE
|
6.5–40А
|
50–690В
|
Обжим
|
Корпус: металлический (алюминиевый сплав, литьё под давлением, стойкое к морской воде) и пластиковый. Типы гнёзд: встраиваемый, приборный, соединительный, проходной. Ввод кабеля: прямой, боковой или под заказ. Тип фиксации: нержавеющая сталь, сталь + пластик или сталь + резина.
Вставки: серебряное или золотое покрытие контактов. Сечение кабеля 0.37–2.5 мм². Способы подключения: обжим, фиксация под винт, cage-clamp, push-in.

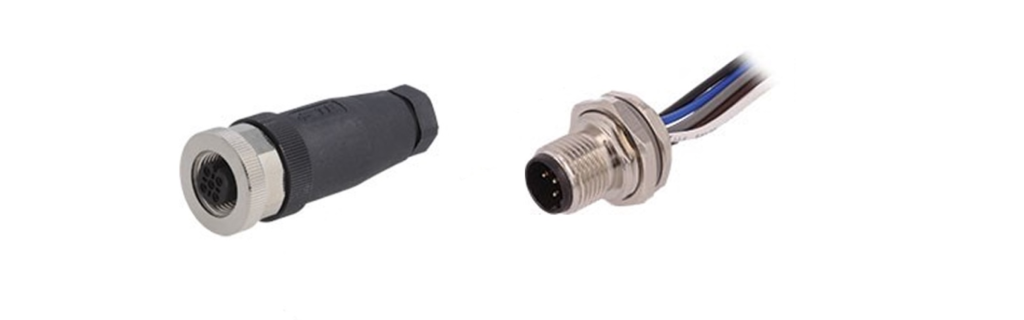

2. Цилиндрические соединители M12
Кодировки A, B, D, X, S, T, K, L
Стандартный промышленный формат для датчиков, исполнительных механизмов и промышленных сетей. Широкий ассортимент кодировок, типов подключения и исполнений — розетки на кабель, розетки на панель и кабельные сборки.
Кодировки и применение:
|
Кодировка
|
Контакты
|
Типичное применение
|
|
A-Code
|
3, 4, 5, 8, 12
|
Датчики, сигнальные цепи, общее применение
|
|
B-Code
|
3, 4, 5
|
PROFIBUS, промышленные шины
|
|
D-Code
|
4
|
PROFINET, Ethernet, передача данных
|
|
X-Code
|
8
|
Industrial Ethernet, высокоскоростная передача
|
|
S-Code
|
3 + PE
|
AC питание (250В)
|
|
T-Code
|
4
|
DC питание (63В)
|
Степень защиты: IP67/IP68. Типы кабелей в сборках: стандартный ПВХ, PUR (без галогенов), Profibus DP, PROFINET, Industrial Ethernet CAT 5E/6, гибкий drag-chain. Варианты исполнения: прямой и угловой кабельный выход, с усиленной виброзащитой, с LED-индикацией, экранированные версии.

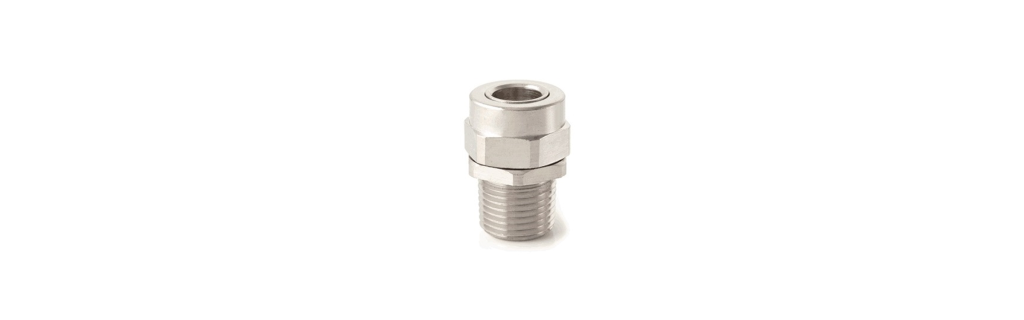

3. Взрывозащищённые кабельные вводы
Серия Ex (BST-Exd) · ATEX / IECEx · Зоны I, II, III
Кабельные вводы серии Ex разработаны для взрывоопасных зон в соответствии с IEC 60079. Соответствуют актуальным европейским стандартам EN и ATEX. Применяются в нефтегазовой, горнодобывающей и химической промышленности — там, где использование несертифицированных компонентов создаёт прямую угрозу безопасности и нарушает требования регуляторов.
Классификация зон и стандарты:
|
Группа
|
Среда
|
Типы защиты
|
Стандарт IEC
|
|
I (Уголь)
|
Шахты
|
ma, ia, mb, ib, d, e, px, q
|
IEC 60079-1 / 11 / 18
|
|
II (Газ)
|
Нефтегаз, химия
|
ma, ia, mb, ib, d, e, o, Px&py, q
|
IEC 60079-1 / 6 / 7
|
|
III (Пыль)
|
Пищевая, фармацевтика
|
ma, ia, ta, mb, ib, tb, p, mc, ic, tc
|
IEC 60079-11 / 18 / 31
|
Материалы корпуса: латунь HPb59-1/H62, нержавеющая сталь 304/316/316L (316L — для особых требований к межкристаллитной коррозии).
Типы уплотнения: одиночное (SS), двойное (DS), с заполнением (SSF), армированное (DSA), с трубкой (SST), с заполняющей трубкой (SSFT).
Резьба: метрическая M (ISO), PG (европейский стандарт), NPT (американский стандарт). Покрытие: электрохимическое или химическое никелирование.
Сферы применения
Промышленное оборудование
Транспортная промышленность
Энергетика и хранение энергии
Добывающая промышленность
Системы водоснабжения и очистки
Медицинское оборудование
Связь, навигация, передача данных
Кабельные сборки
Типы оборудования:
Датчики и исполнительные механизмы Распределительные шкафы Частотные приводы Системы управления Нефтегазовое оборудование Горнодобывающая техника
Что происходит при неправильном подборе
Коррозия и потеря контакта
Недостаточная степень защиты в агрессивных средах приводит к окислению контактов и аварийным остановкам оборудования.
Отказ в зоне риска
Применение несертифицированных вводов во взрывоопасных зонах создаёт угрозу безопасности и нарушает требования регуляторов (ATEX, IECEx, TR CU).
Перегрев при нагрузке
Неверный подбор контактной вставки по сечению кабеля и токовому рейтингу повышает переходное сопротивление и сокращает наработку на отказ.
Решение: подбор серии с нужным IP-рейтингом, сертификатом (ATEX/VDE/UL), типом и материалом корпуса, контактной вставки и уплотнения под реальные условия эксплуатации.
Ценность решений BEISIT: сертифицированные компоненты с подтверждёнными характеристиками, широкий выбор форматов и материалов, прямые поставки без риска контрафакта, инженерный подбор через Cabsystems.
