Главные характеристики и преимущества коннекторов PA от JST

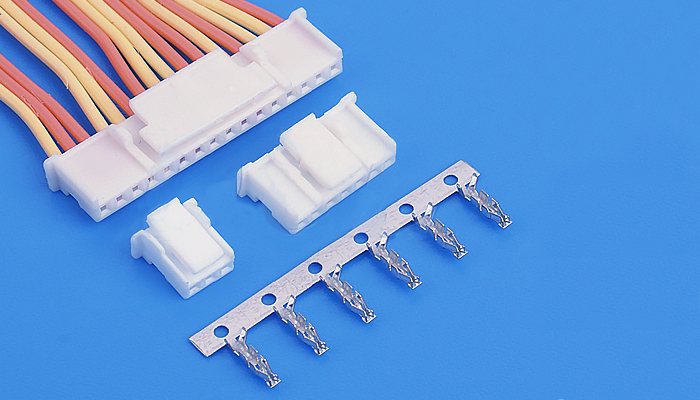

Новые разъёмы PA получили широкий диапазон гибкости. Они доступны в нескольких версиях с разным типом крепления:
- стандартный PA-разъём;
- с типом крепления PA;
- разъём PAF типа IDC;
- проводной разъём PAL.
В случае применения для печатных плат можно выбрать варианты для поверхностного монтажа или монтажа в отверстия. Контакты коннекторов хорошо защищены от искажений и вибраций, а также обеспечивают стабильную работу в условиях слабого тока или низкого напряжения.
Основные характеристики коннекторов PA:
- Варианты контактных схем – от 2 до 16 контактов.
- Номинальный ток – 3 А.
- Напряжение переменного/постоянного тока – 250 В.
- Диапазон рабочих температур – от -25 до +85 °C.
Особенно важной характеристикой коннекторов PA выступает вторичный фиксатор Terminal Position Assurance (TPA), гарантирующий полноценную вставку обжимного контакта в корпус. Эта функция удобна, когда нет возможности проверить правильность монтажа обжимного контакта. Дополнительная фиксация корпуса исключает случайное соединение под действием высокой вибрации или ограничений проводки.
Не менее важна взаимозаменяемость обжимного и IDC гнёзда, что обусловлено применением в гнёздах Crimp и IDC одинаковых коннекторов для платы и сопрягаемых частей провод-провод.
Возможности применения коннекторов PA
Перечисленные технические характеристики делают коннекторы PA подходящими для применения в большинстве приложений, включая:
- телекоммуникации;
- медицинское оборудование;
- датчики и управление;
- автомобильные приложения;
- электроэнергетику;
- аудио и питание.
Коннекторы PA прошли необходимые процедуры сертификации. Они соответствуют стандартам UL E60389 и CSA LR28012, а также удовлетворяют требованиям директивы RoHS, ограничивающей содержание в изделиях вредных веществ.
