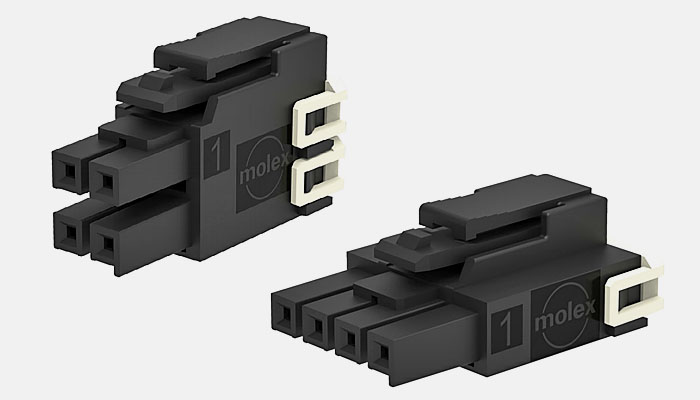

Высокомощные разъемы Ultra-Fit Power – новая бесконтактная версия прямоугольных розеток и клемм, применимых для подключения проводов к небольшим по размеру печатным платам (ПП). Они получили сверхнизкое усилие сопряжения, что позволяет упростить и ускорить сборку, а еще избежать усталости при сопряжении множества разъемов в комплектах.
Еще отличиями разъемов Ultra-Fit Power стали:
- новая конструкция защелки TPA (Terminal Position Assurance) для дополнительной фиксации провода в колодке (снижает откат клемм);
- бесконтактная блокировка клемм;
- новая розетка под бесконтактные клеммы;
- обтекаемая конструкция, которая на 17% меньше, чем у конкурентов.
Причем Molex предусмотрела возможность продолжать приобретать предыдущие версии розеток и клемм, которые используются ими в настоящее время. Как старые, так и новые розетки будут сочетаться с текущими вариантами вилки.
Особенности конструкции и сфера применения разъемов Ultra-Fit Power
В новых коннекторах Ultra-Fit Power достаточная сила тока сочетается с небольшим шагом и расстоянием между контактами. Разъемы передают больше мощности на линию на 1 мм2, чем могут передавать аналогичные коннекторы конкурирующих компаний. Таким образом, линейка полностью соответствует требованию высокой энергоемкости при небольших размерах.
Разъемы Ultra-Fit Power рассчитаны на номинальный ток 12 или 14 А, имеют шаг 3,5 мм. Уменьшенные размеры коннекторов экономят место на ПП. В качестве премиум-функций коннекторов можно назвать механический замок с надежной фиксацией, маркировкой колодок и изолированными контактами. Эти конструктивные особенности снижают риск неправильной фиксации терминалов в разъеме.
Разъемы Ultra-Fit Power применимы в разных сферах и областях. Их используют в бытовой технике, сетях и телекоммуникациях, автомобильных устройствах и промышленном оборудовании.
Кабельные сборки Ultra-Fit
Компания ООО «ВКС» предлагает качественные кабельные сборки Ultra-Fit. Они действительно занимают меньше места на печатной плате при оптимальном распределении тока. Мы можем согласовать с вами длину и тип кабеля, а также количество контактов.
Будучи экспертом в области продукции Molex, мы изготавливаем кабельные сборки на основе всех популярных серий разъемов этой марки. Предлагаем решения типа провод-плата и провод-провод. При необходимости можно герметизировать соединения методом отливки защитных кожухов, а также посредством термоусаживающей трубки. Обращайтесь к нам за готовым или индивидуальным решением – мы сможем учесть все важные параметры и требования.
