Разъёмы IP67 серии SF от WEIPU популярны в промышленном применении из-за эффективной защиты от внешних воздействий при небольшой стоимости. Выгодны и удобны при использовании в составе приборов для промышленного, диагностического, измерительного и прочего оборудования.
Основные особенности:
- Диаметры монтажного отверстия: 6 мм, 8 мм, 10 мм, 12 мм, 16 мм и 20 мм.
- Способ монтажа контактов: пайка и обжим (SF16, SF20).
- Сочленение типа Push-Pull.
- От 2 до 12 контактов.
- Класс защиты IP67.
- Хорошее соотношение стоимости и качества.
Устойчивы к плохим погодным условиям, выдерживают температуру от -40°C до +85°C. Перед поступлением на рынок разъемы проходят проверку на защищенность от воздействия внешней среды. Стандарт IP67 предполагает, что изделие не пропускает влагу, находясь под водой на глубине до 1 метра в течение 30 мин. Сочленение элементов типа «мама» и типа «папа» образует герметичный разъём с защитой от попадания дисперсных частиц и пыли. Не рассчитаны на постоянное погружение, могут быть оснащены заглушкой.
Серия соединяется по принципу Push-Pull («тяни-толкай»), с системой самозахвата. Разъёмы Push-Pull, по сравнению с традиционными резьбовыми, позволяют сократить временные затраты на включение/отключение до 10 раз. При крепком контакте разъёмы надежно фиксируются вместе с помощью задвижек, отсоединяются за одно движение при оттягивании внешнего высвобождающего рукава. Продукция предусматривает более 500 тактов сочленения. Простота эксплуатации облегчает работу на высоте и в узких пространствах.
WEIPU SF часто используются при монтаже видеонаблюдения или сетевого оборудования. Разъёмы с поддержкой HD-SDI сигнала требуют изоляцию и защиту от помех. В то же время растут требования потребителя к скорости и количеству информации, которые он получает или отправляет. Разъёмы 1,5 Гбит в секунду обеспечивают достаточную пропускную способность для передачи качественного изображения или других данных, но не подойдут для более требовательных систем.
Цилиндрические соединители и разъёмы компактны, мало весят, надежны в использовании. Продукция сертифицирована и имеет маркировку «CE». Соединители SF не являются копиями продуктов от ODU, LEMO, и не спроектированы на совместимость с ними.
Материал:
- Корпус – хромированная латунь.
- Изоляция – ПФС, до 260°C.
- Контакты – позолоченная латунь.
Спецификация:
- SF6:
| Контакты, шт. | 2 | 3 | 4 | 5 |
| Ном. ток, А | 3 | 3 | 3 | 3 |
| Пер. напряжение, В | 30 | 30 | 30 | 30 |
| Диаметр контакта, мм | 0,6 | 0,6 | 0,6 | 0,6 |
- SF8:
| Контакты, шт. | 2 | 3 | 4 | 6 | 8 |
| Ном. ток, А | 5 | 5 | 3 | 3 | 3 |
| Пер. напряжение, В | 125 | 125 | 30 | 30 | 30 |
| Диаметр контакта, мм | 1 | 1 | 0,6 | 0,6 | 0,6 |
- SF10:
| Контакты, шт. | 2 | 3 | 4 | 5 |
| Ном. ток, А | 5 | 5 | 3 | 3 |
| Пер. напряжение, В | 180 | 180 | 125 | 125 |
| Диаметр контакта, мм | 1 | 1 | 0,7 | 0,7 |
- SF12:
| Контакты, шт. | 2 | 3 | 4 | 5 | 6 | 7 | 9 |
| Ном. ток, А | 13 | 13 | 5 | 5 | 5 | 5 | 3 |
| Пер. напряжение, В | 250 | 250 | 200 | 180 | 125 | 125 | 125 |
| Диаметр контакта, мм | 1,6 | 1,6 | 1 | 1 | 1 | 1 | 0,7 |
- SF16:
| Контакты, шт. | 2 | 3 | 4 | 5 | 7 | 9 | 10 |
| Ном. ток, А | 10 | 10 | 5 | 5 | 5 | 5 | 5 |
| Пер. напряжение, В | 500 | 500 | 500 | 500 | 400 | 400 | 400 |
| Диаметр контакта, мм | 1,5 | 1,5 | 1 | 1 | 1 | 1 | 1 |

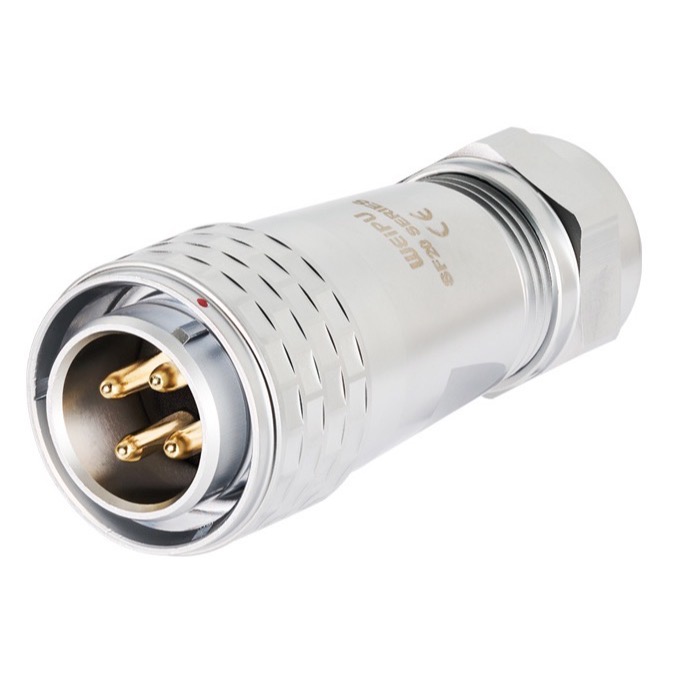

- SF20:
| Контакты, шт. | 2 | 3 | 4 | 5 | 6 | 7 | 9 | 12 |
| Ном. ток, А | 25 | 25 | 25 | 10 | 25/5 | 10 | 5 | 5 |
| Пер. напряжение, В | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 400 |
| Диаметр контакта, мм | 2,5 | 2,5 | 2,5 | 1,5 | 2,5 | 1,5 | 1 | 1 |
На нашем сайте можно выбрать подходящие разъёмы, приобрести их оптом или в розницу. Если нужно уточнить или сомневаетесь в товаре, свяжитесь с нами по информации в разделе "Контакты". ООО "ВКС" прошло длинный путь с 2013 года, мы всегда рады проконсультировать потенциальных клиентов.
