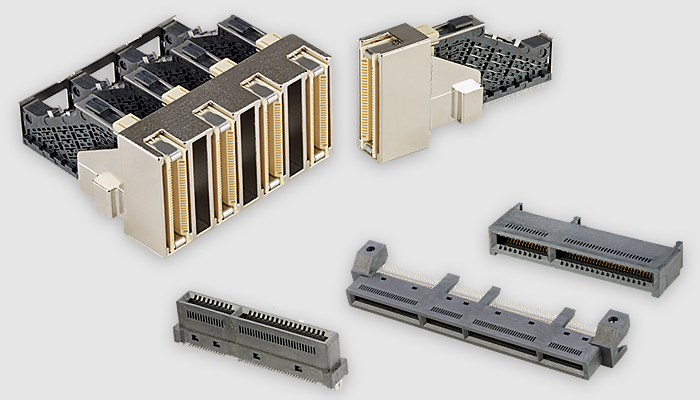

Какие преимущества получили Cool Edge над другими разъемами
Главным плюсом гибридных разъемов Cool Edge стала возможность уменьшить площадь, занимаемую на плате, почти в 2 раза по сравнению с соединителями предыдущей серии PCIe Cool Edge, имеющей шаг контактов 1 мм. К другим преимуществам Cool Edge можно отнести следующие характеристики:
- Гибридную конфигурацию с несколькими контактами: силовыми, несимметричными и дифференциальными, – и поддержку большинства стандартных приложений AIC. Конструкция силового контакта рассчитана на 2 А на один вывод. Номинальный ток для выводов для передачи сигнала составляет 0,5 А.
- Несколько вариантов исполнения: для плат толщиной 1,6 и 2,36 мм, количество контактов от 76 до 428.
- Поддержку PCIe Gen 5 и обеспечение скорости передачи до 32 Гб/с и до 56 Гб/с для PAM4, т. е. скорости следующего поколения.
Гибридная конфигурация обеспечивает разъему гибкость, позволяющую создавать комбинации для разных сигналов и мощности. Сам соединитель рассчитан для установки на плату, но доступно и кабельное решение.
Контакты выполнены из медного сплава, а контактная зона отделана золотом поверх никеля. Корпус разъема из пластика, выдерживающего высокие температуры, соответствующие классу UL 94V-0.
Соединители Cool Edge применяются:
- в серверном оборудовании;
- высококачественных вычислительных системах;
- радиоустройствах;
- телекоммуникационном сетевом оборудовании;
- тестовом и измерительном оборудовании;
- промышленной автоматизации.
Они применяются для мезонинной стыковки плат и соединений типа плата-плата. При минимальном усилии разъемы вставки удерживают платы достаточно большой толщины.
